4-пътни касетъчни вентилаторни конвектори серия MCFK-A2/4

Идеален за пространства, където естетиката и тишината са от първостепенно значение. Плавното и равномерно разпределение на въздуха създава естествен микроклимат. Технология, която работи за вас, тихо и перфектно.

Капацитет на охлаждане: 2 ... 17,6 kW

Отоплителен капацитет: 2,8 ... 25,5 kW

Искате да купите или имате въпроси?

Mycond

Касетъчни вентилаторни конвектори

Благодарение на широкия диапазон от охлаждащи и отоплителни мощности, тези вентилаторни конвектори могат да се използват в помещения с всякакъв размер, а стилният, елегантен дизайн на декоративния панел ще се впише във всеки интериор.

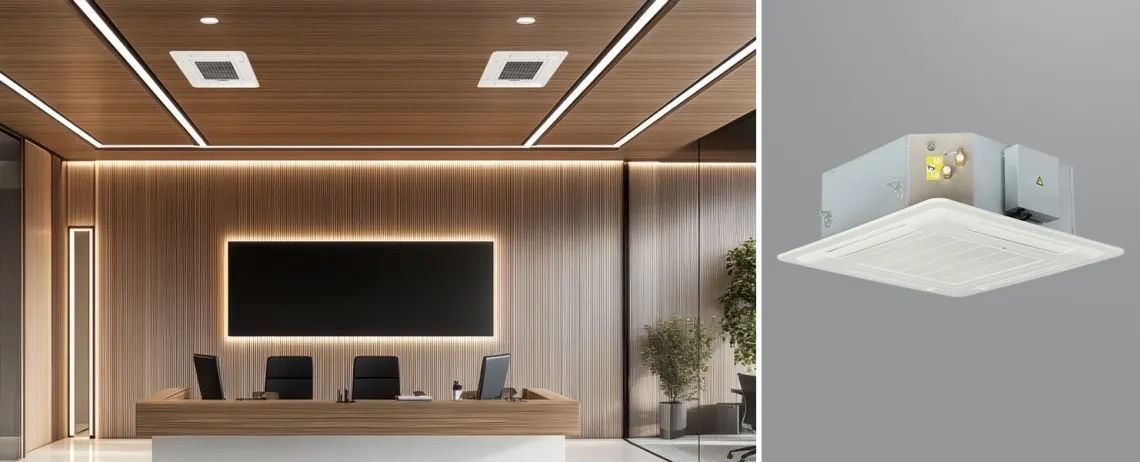

MyCond MCFK-A2/4 за търговски помещения

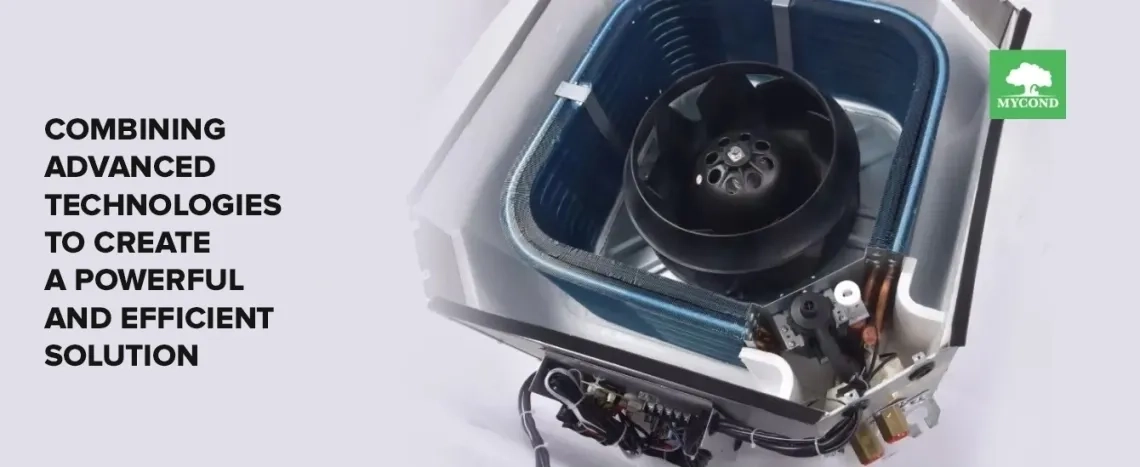

MyCond MCFK-A2/4 модерен дизайн и ефективност

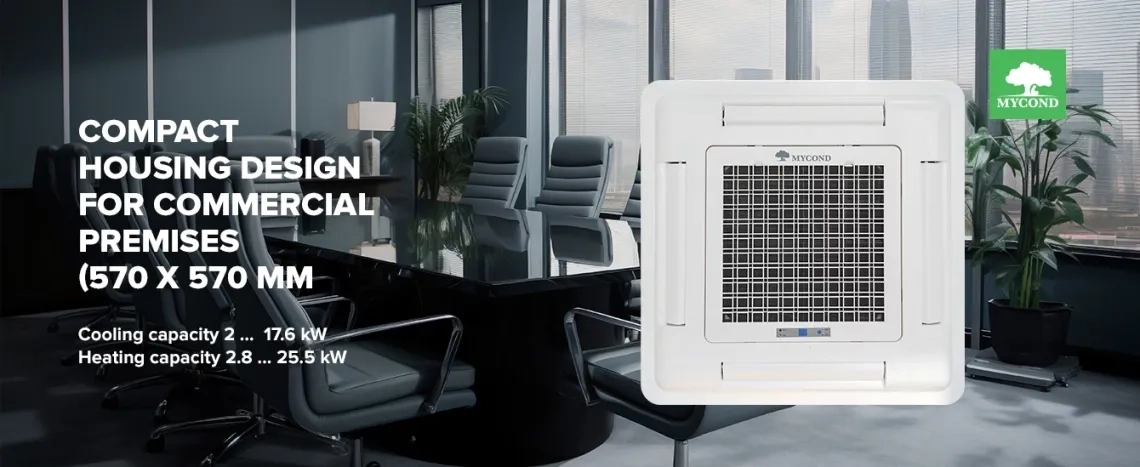

MyCond MCFK-A2/4 компактен дизайн за офиса

Характеристики и предимства:

Корпусът е изработен от поцинкована стомана и е снабден с въздуховоди от формован полистирол, които осигуряват ефективен въздушен поток и са достатъчно дебели за надеждна топло- и шумоизолация.
Панелът е с модерен дизайн, изработен е от издръжлива ABS пластмаса и е оборудван с подвижен, миещ се въздушен филтър и функция за автоматично осцилиране на въздушния поток.
Колелото е произведено чрез едноциклов процес на формоване, без заварени съединения между лопатките на вентилатора и крайната/конусна плоча, което осигурява перфектен баланс. Антивибрационна подложка на главината намалява шума и вибрациите от колелата и двигателя. Всяко колело е прецизно балансирано с толеранс по-малък от 0,5 мм/с.
Топлообменникът е изработен от медни тръби и алуминиеви плочи със защитно синьо покритие, което осигурява висока ефективност на топлопреминаване. Всеки топлообменник е тестван за херметичност при 16 бара (1,6 MPa).
Палетът е изработен от пенополистирол с висока плътност, използващ технология за термоформоване, има защитно PVC покритие и е оборудван с дренажна помпа и предпазен поплавъчен клапан.

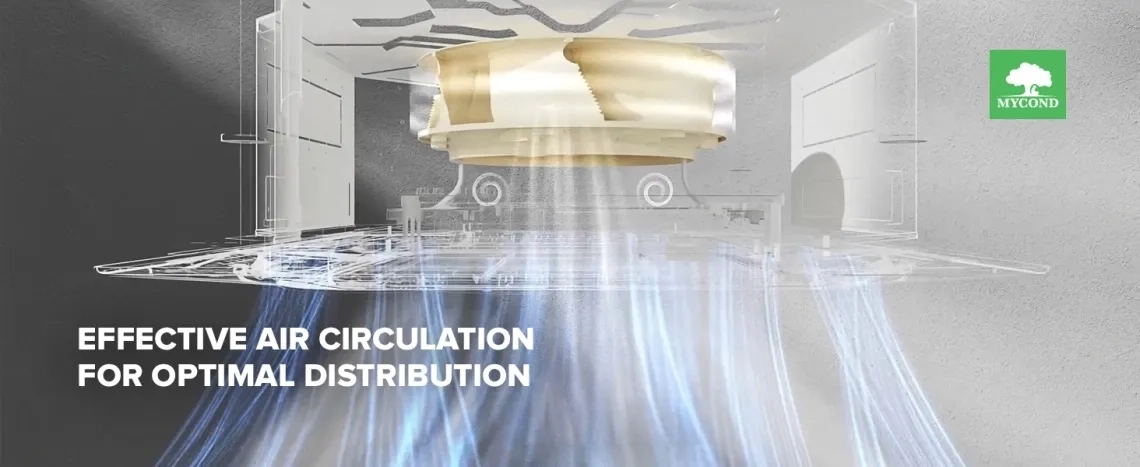

Ефективна схема за циркулация на въздуха MyCond MCFK-A2/4

Инфрачервено дистанционно управление*

Основно управление на вентилаторни конвектори
Стенен контролер с Wi-Fi**
Усъвършенствано управление на вентилаторни конвектори

^*в ^{обхвата на доставката}
^{**закупува се} ^{отделно}

Дистанционно управление и термостат MyCond MCFK-A2/4

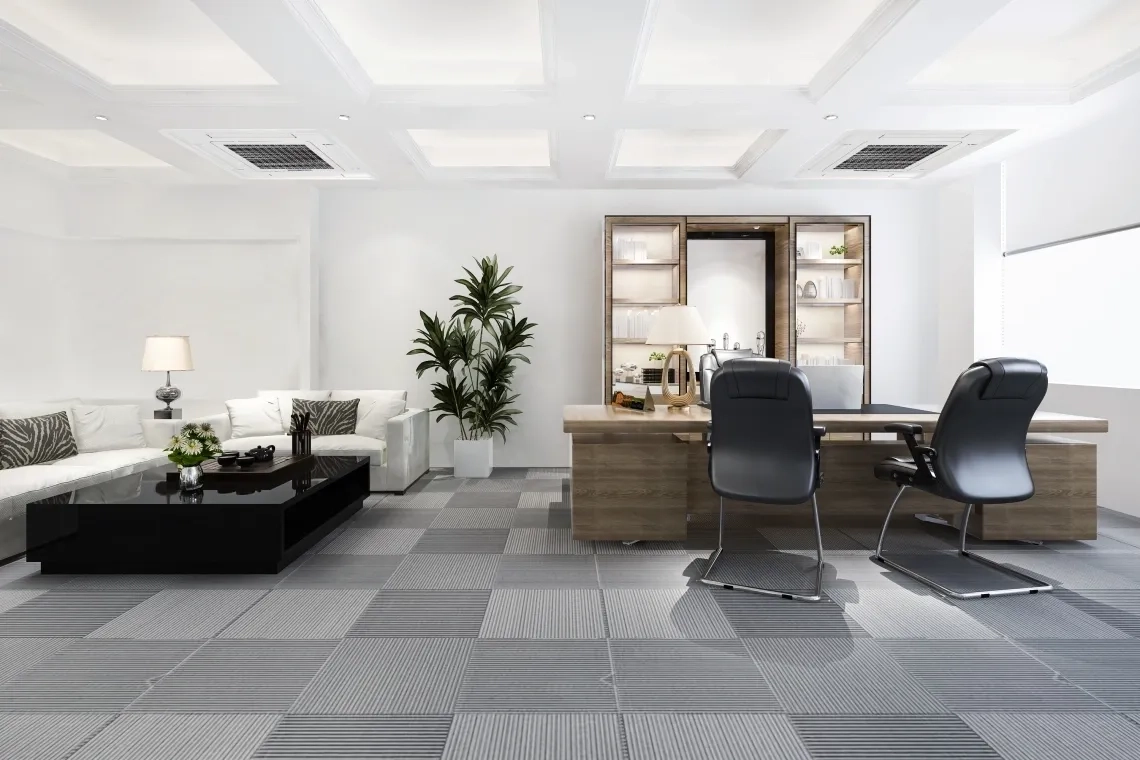

MyCond MCFK-A2/4 за комфорт в офис помещения

Технически спецификации	Единици	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Въздушен поток H/M/L	^м³ /час	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Общ охладителен капацитет В/С/Н	З	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Чувствителен охладителен капацитет H/M/L	З	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Обща топлинна мощност	З	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Захранване	V/F/Hz	220/1/50
Вентилатор и мотор
Тип вентилатор		Центробежно вентилаторно колело
Размер на вентилатора		Ф315			Ф380
Тип двигател		AC двигател
Входна мощност	З	39	52	62	76	96
Степен на защита IP на двигателя		IP20	IP20	IP20	IP20	IP20
Клас на изолация на двигателя		Б	Б	Б	Б	Б
Детайли за бобината
Материал на тръбата		Медна тръба
Външен диаметър на тръбата	мм	Стандарт - 9.52
Дебелина на тръбата	мм	0.3	0.3	0.3	0.3	0.3
Площ	^м²	4.65	4.65	9.3	13.4	13.4
Размер на бобината (В*Ш)	мм	200*21,65		200*43.3	225*43.3
Материал на ребрата		0,105 мм хидрофилни трохи
Тип ребро		Ребра тип „жалузия“
Разстояние между ребрата	мм	2	2	2	2	2
Тръбопроводната система "Ряди-2"		2	2	2	2	2
Тираж		2 от 2 на изхода			4 от 4 на изхода
Максимално работно налягане	МПа	1.6	1.6	1.6	1.6	1.6
Връзка
ВХОД/ИЗХОД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Отводняване	мм	26	26	26	26	26
Корпус на устройството
Материал на корпуса		Поцинкована стомана
Дебелина на материала	мм	0.8	0.8	0.8	0.8	0.8
Дренажна тава		Експандиран полистирол с висока плътност
Дренажна помпа		Стандартен модел PSB-7 с глава 700 мм (глава 1200 мм - опция)
Изолационен материал		XPE	XPE	XPE	XPE	XPE
Дебелина на изолацията	мм	5	5	5	5	5
Филтър
Тип		Първичен филтър
Материал		ABC+найлон
Дебелина		12	12	12	14	14
Размер	мм	350*333			430*407
За всички размери блокови панели
Нетни размери (ВШД)	мм	68068030			83083030
Размер на опаковката (ВШД)	мм	72072075			86086075
Нетно/бруто тегло	кг	2.3/3.7			3.5/5.2
За всички размери на блоково тяло

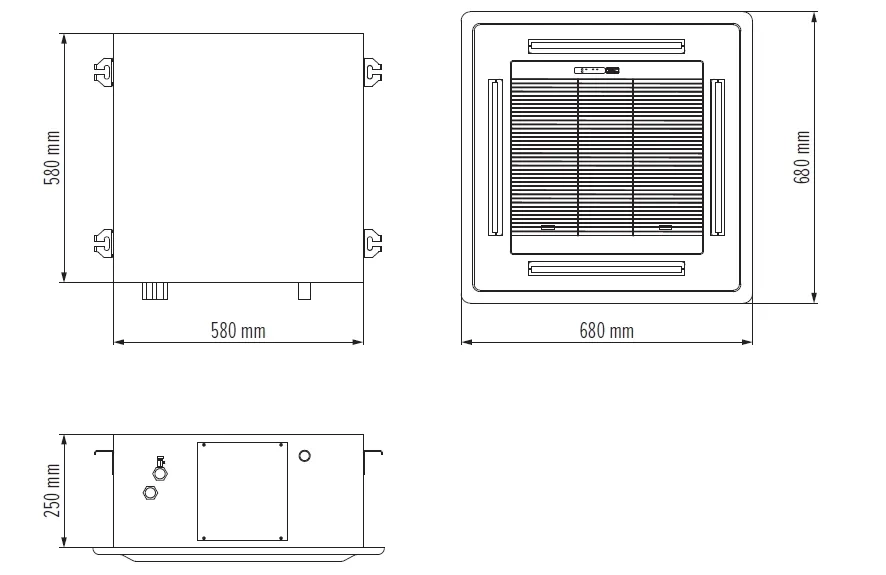

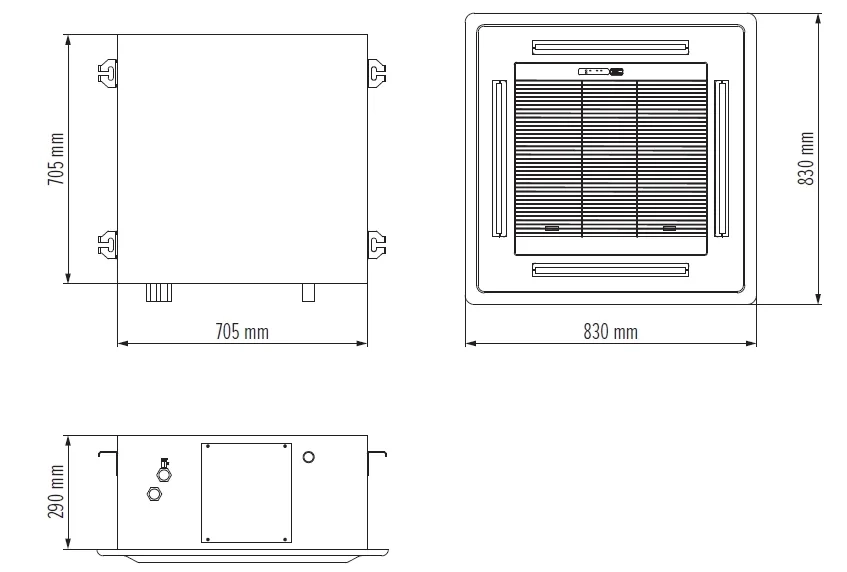

Нетни размери (ВШД)	мм	580580250			705705290
Размер на опаковката (ВШД)	мм	675675270			800800310
Нетно/бруто тегло	кг	17.7/19.3			21.5/23.8
Ниво на звуково налягане на разстояние 1 м В/С/Д	дБ	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Тегло на единица	кг	20	20	20	25	25

Технически спецификации	Единици	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Въздушен поток H/M/L	^м³ /час	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Общ охладителен капацитет В/С/Н	З	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Чувствителен охладителен капацитет H/M/L	З	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Обща топлинна мощност	З	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Захранване	V/F/Hz	220/1/50
Вентилатор и мотор
Тип вентилатор		Центробежно вентилаторно колело
Размер на вентилатора		Ф380	Ф476			Ф530
Тип двигател		AC двигател
Входна мощност	З	132	152	189	220	330
Степен на защита IP на двигателя		IP20	IP20	IP20	IP20	IP20
Клас на изолация на двигателя		Б	Б	Б	Б	Б
Детайли за бобината
Материал на тръбата		Медна тръба
Външен диаметър на тръбата	мм	Стандарт - 9.52
Дебелина на тръбата	мм	0.3	0.3	0.3	0.3	0.3
Площ	^м²	13.4	19.7	19.7	19.7	27.1
Размер на бобината (В*Ш)	мм	225*43.3	250*43.3
Материал на ребрата		0,105 мм хидрофилни трохи
Тип ребро		Ребра тип „жалузия“
Разстояние между ребрата	мм	2	2	2	2	2
Тръбопроводната система "Ряди-2"		2	2	2	2	2
Тираж		4 от 4 на изхода		5 от 5 на изхода
Максимално работно налягане	МПа	1.6	1.6	1.6	1.6	1.6
Връзка
ВХОД/ИЗХОД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Отводняване	мм	26	26	26	26	26
Корпус на устройството
Материал на корпуса		Поцинкована стомана
Дебелина на материала	мм	0.8	0.8	0.8	0.8	0.8
Дренажна тава		Експандиран полистирол с висока плътност
Дренажна помпа		Стандартен модел PSB-7 с глава 700 мм (глава 1200 мм - опция)
Изолационен материал		XPE	XPE	XPE	XPE	XPE
Дебелина на изолацията	мм	5	5	5	5	5
Филтър
Тип		Първичен филтър
Материал		ABC+найлон
Дебелина		14	14	14	14	14
Размер	мм	430*407	556*540			644*638
За всички размери блокови панели
Нетни размери (ВШД)	мм	83083030	98098030			1140114030
Размер на опаковката (ВШД)	мм	86086075	1010101075			1170117075
Нетно/бруто тегло	кг	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
За всички размери на блоково тяло

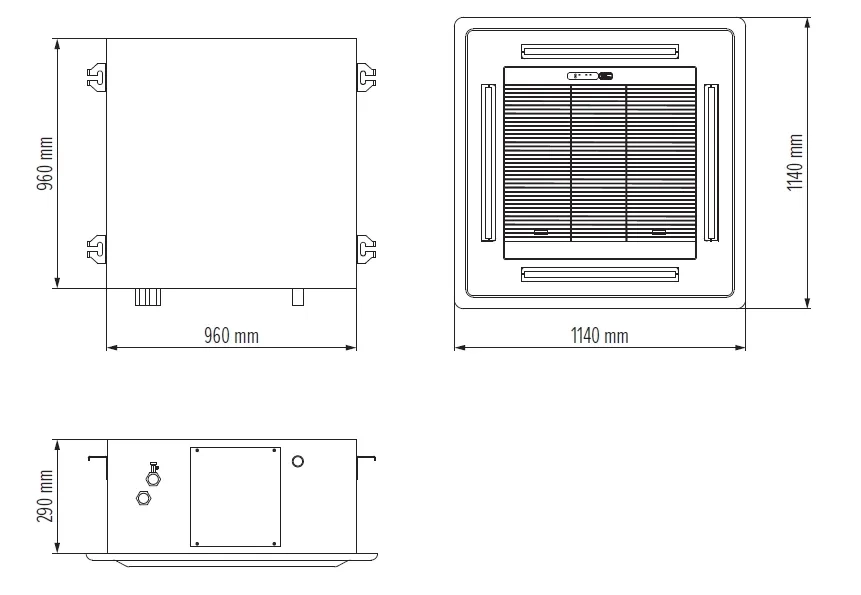

Нетни размери (ВШД)	мм	706706290	832832290			960960290
Размер на опаковката (ВШД)	мм	800800310	925925310			10541054320
Нетно/бруто тегло	кг	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Ниво на звуково налягане на разстояние 1 м В/С/Д	дБ	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Тегло на единица	кг	25	32	32	32	45.4

Номинални условия на изпитване:
Охлаждане: температура на входящия въздух +27 °C ST/+19,5 °C MT, температура на входящата вода +7 °C, температура на изходящата вода +12 °C.
Отопление: температура на входящия въздух +21 °C, температура на входящата вода +60 °C, същият дебит на водата както при охлаждане.
Измерванията на нивото на звуково налягане се извършват в звукоизолирано помещение, като контролната точка е разположена на 1,5 м под вертикалната ос на устройството.
