4-пътни касетъчни вентилаторни конвектори серия MCFK-T2

Касетъчният вентилаторен конвектор се монтира на тавана, като по този начин не заема ценно място по стените и не нарушава интериорния дизайн. Този тип се използва най-често в търговски помещения с не твърде високи тавани.

Капацитет на охлаждане: 2,4 ... 12,6 kW

Отоплителен капацитет: 3,7 ... 18,9 kW

Искате да купите или имате въпроси?

Mycond

Касетъчни вентилаторни конвектори

Широкият диапазон от охлаждащи и отоплителни мощности им позволява да се използват за пространства с всякакъв размер. А елегантният стилен дизайн на декоративния панел ще подхожда на всеки интериор.

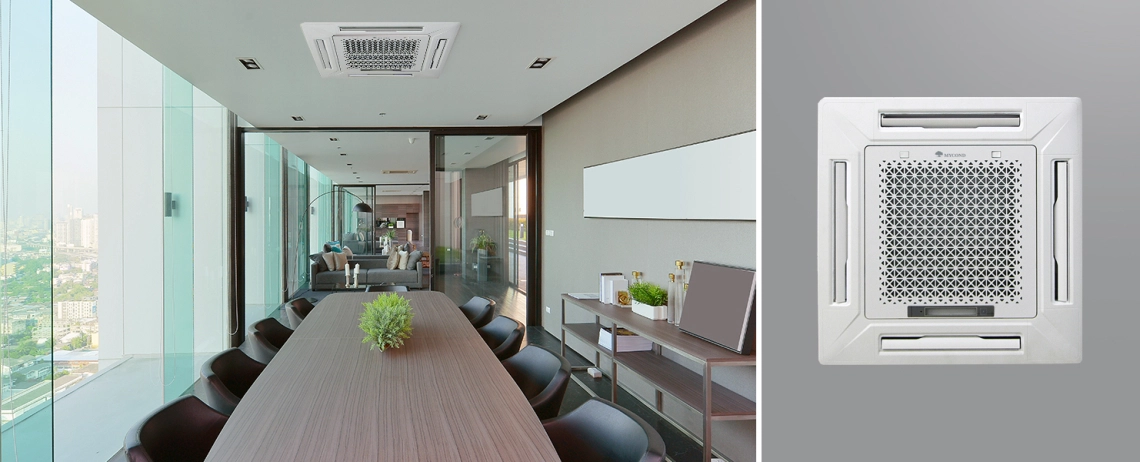

MyCond MCFK-T2 Модерен 4-посочен касетъчен вентилаторен конвектор с енергийно ефективен дизайн.

MyCond MCFK-T2 Таванен касетъчен вентилаторен конвектор за ефективно разпределение на въздуха.

Характеристики и предимства:

Благодарение на компактния си корпус (570 x 570 мм), устройството може да се монтира в стандартни окачени тавани, използвайки модула 600 x 600.
4-посочната система за разпределение на въздуха ви позволява равномерно да охлаждате или отоплявате помещението, без да създавате течение и дискомфорт
Революционният дизайн на центробежния вентилатор осигурява тиха работа и висок въздушен поток
Оптимизираният топлообменник осигурява висока ефективност на охлаждане и отопление

Мощна дренажна помпа осигурява воден напор до 1200 мм
Високоефективен филтър с филтриращ елемент, изработен от синтетични влакна, за още по-свеж и чист въздух
Отвор за всмукване на свеж въздух

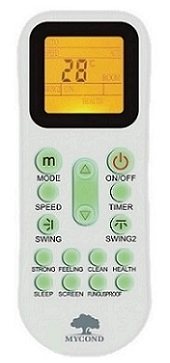

Инфрачервеното дистанционно управление е с лесно програмиране и лесни за четене бутони. Удобен и лек дизайн, който го прави идеален за ежедневна употреба.

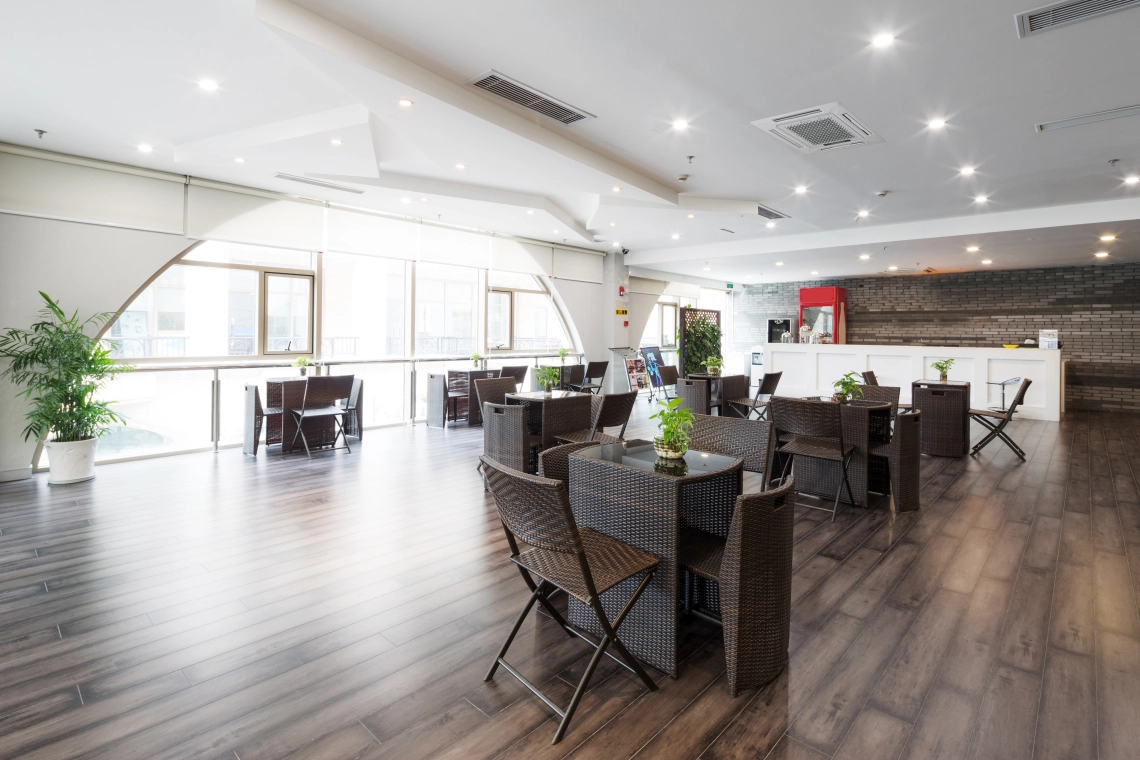

MyCond MCFK-T2 Стилен и енергийно ефективен 4-посочен касетъчен вентилаторен конвектор.

Спецификации	Единици	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Дебит на въздуха, H/M/L	^м³ /ч	510/440/360	680/580/480	850/730/600	1020/765/510
Общ охладителен капацитет, В/С/Н	кВт	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Отоплителна мощност, H/M/L	кВт	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Работен ток	А	0,23	0,27	0,31	0,41
Ниво на шум	dB(A)	39	42	44	44
Дебит на водата	кг/ч	620	700	940	1150
Пад на налягането в топлообменника	кПа	26	27	29	31
Тип вентилатор/мотор		Центробежен вентилатор / Колекторен електродвигател
Изолация		Клас Б	Клас Б	Клас Б	Клас Б
Захранване		220-230 V / 1 фаза / 50 или 60 Hz
Консумирана мощност на двигателя	З	55	62	75	90
Топлообменник		Медни тръби с алуминиеви ребра, 2 реда
Максимално работно налягане	МПа	1,6	1,6	1,6	1,6
Входна/изходна водопроводна тръба	мм	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Кондензна тръба	мм	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Размери на устройството	мм	570x570x260	570x570x260	570x570x260	835x835x240
Размери на панела	мм	650x650x55	650x650x55	650x650x55	950x950x55
Размери на опакования уред	мм	650x650x290	650x650x290	650x650x290	910x910x310
Размери на опакования панел	мм	710x710x80	710x710x80	710x710x80	1000x1000x100
Нетно тегло, бройка	кг	18	18	18	24
Нетно тегло, панел	кг	3	3	3	5
Тегло на опакованата единица	кг	20,3	20,3	20,3	28
Тегло на опакования панел	кг	5	5	5	7

Спецификации	Единици	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Дебит на въздуха, H/M/L	^м³ /ч	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Общ охладителен капацитет, В/С/Н	кВт	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Отоплителна мощност, H/M/L	кВт	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Работен ток	А	0,59	0,67	0,84	0,98
Ниво на шум	dB(A)	45	48	50	51
Дебит на водата	кг/ч	1400	1680 г.	1820 г.	2245
Пад на налягането в топлообменника	кПа	34	36	39	42
Тип вентилатор/мотор		Центробежен вентилатор / Колекторен електродвигател
Изолация		Клас Б	Клас Б	Клас Б	Клас Б
Захранване		220-230 V / 1 фаза / 50 или 60 Hz
Консумирана мощност на двигателя	З	131	145	186	225
Топлообменник		Медни тръби с алуминиеви ребра, 2 реда
Максимално работно налягане	МПа	1,6	1,6	1,6	1,6
Входна/изходна водопроводна тръба	мм	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Кондензна тръба	мм	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Размери на устройството	мм	835x835x240	835x835x280	835x835x280	835x835x280
Размери на панела	мм	950x950x55	950x950x55	950x950x55	950x950x55
Размери на опакования уред	мм	910x910x310	910x910x350	910x910x350	910x910x350
Размери на опакования панел	мм	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Нетно тегло, бройка	кг	25,5	26,5	28	28
Нетно тегло, панел	кг	5	5	5	5
Тегло на опакованата единица	кг	29	31	32,5	32,5
Тегло на опакования панел	кг	7	7	7	7

Номинални условия на изпитване:
Охлаждане: температура на входящия въздух +27 °C DB / +19,5 °C WB, температура на входящата вода +7 °C, температура на изходящата вода +12 °C.
Отопление: температура на входящия въздух +21 °C, температура на входящата вода +60 °C, същият дебит на водата, както в режим на охлаждане.
Нивото на звуково налягане е измерено в звукоизолирано помещение, с референтна точка на 1,5 м под вертикалната ос на устройството.

Размери

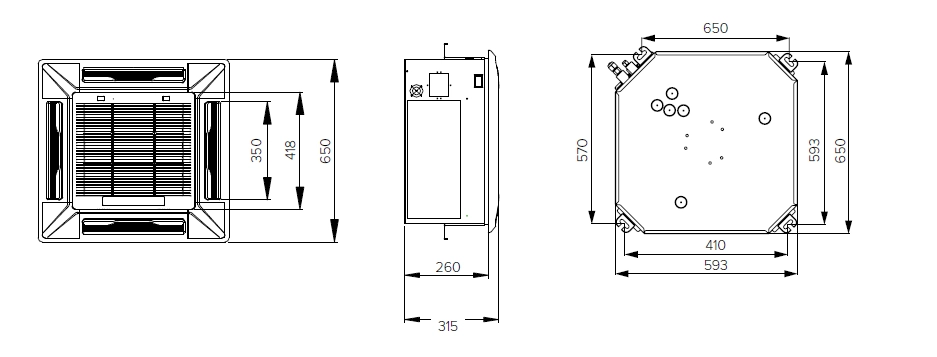

Външен вид и размери на вентилаторни конвектори MCFK 03\04\05

MyCond MCFK-T2 Компактен таванен вентилаторен конвектор за ефективно разпределение на въздуха.

Размери

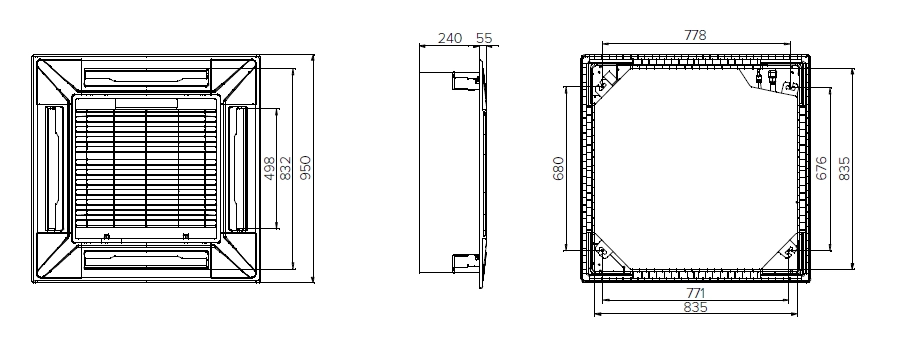

Външен вид и размери на вентилаторни конвектори MCFK 06/08

MyCond MCFK-T2 Компактен 4-посочен касетъчен вентилаторен конвектор

Размери

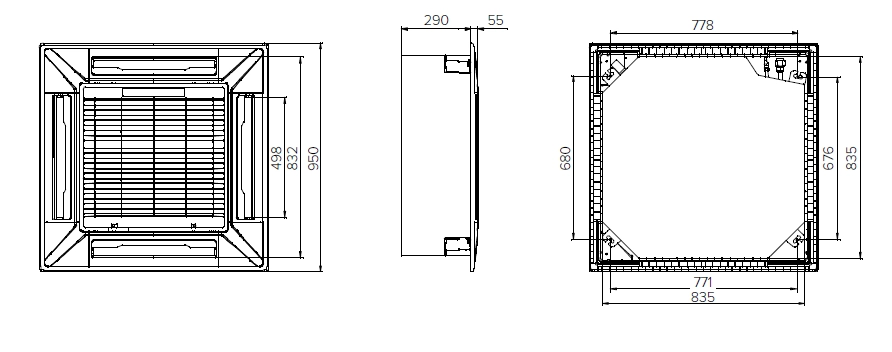

Външен вид и размери на вентилаторни конвектори MCFK 10/12/14

MyCond MCFK-T2 Елегантен дизайн на 4-посочен касетъчен вентилаторен конвектор за таван.

Компоненти*

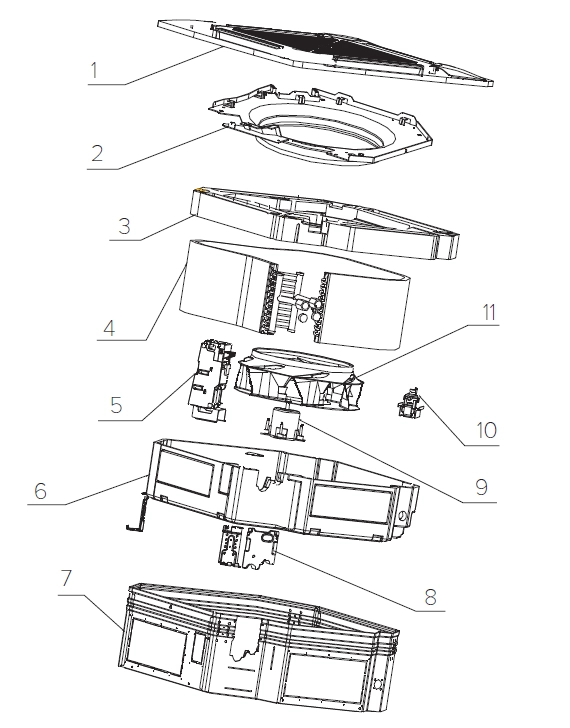

MyCond Схематичен чертеж на 4-пътни касетъчни вентилаторни конвектори от серията MCFK-T2.

Легенда:

1 – Декоративен панел с филтър
2 – Панел за регулиране на въздушния поток
3 – Дренажна тава
4 – Топлообменник
5 – Контролна кутия
6 – Изолационен материал за нагревател
7 – Основно тяло
8 – Фитинг за тръби
9 – Вентилатор
10 – Дренажна помпа
11 – Вентилатор

* Компонентите може да варират в зависимост от модела. Този схематичен чертеж се отнася за модели MCFK 10/12/14.
