Четирипътен касетъчен вентилаторен конвектор серия TopLine

Mycond

Касетъчни вентилаторни конвектори

С високата си ефективност, вентилаторните конвектори TopLine могат бързо да охлаждат или отопляват помещението, за да осигурят комфортна среда за обитателите. Вентилаторните конвектори са със здрава конструкция и са способни на дългосрочна безпроблемна работа.

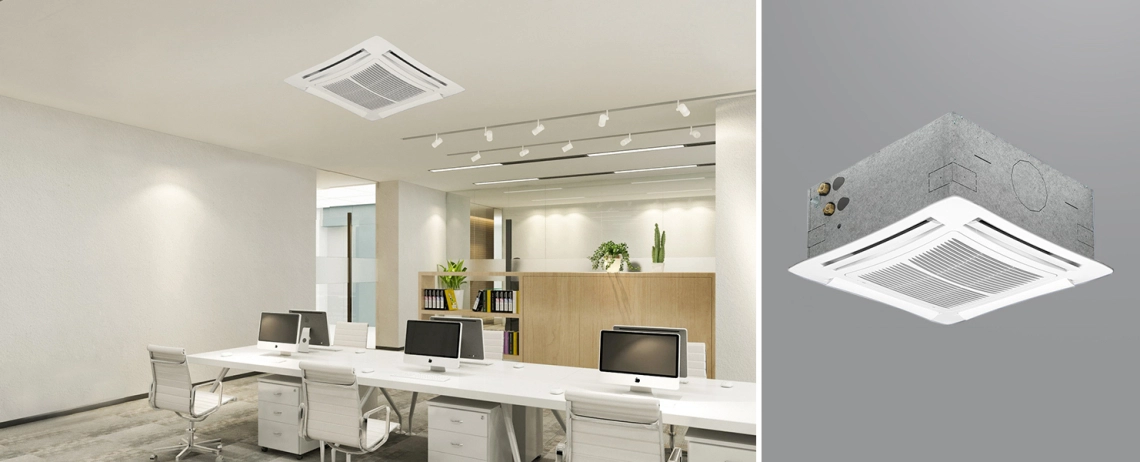

Дизайн на MyCond TopLine за модерни пространства

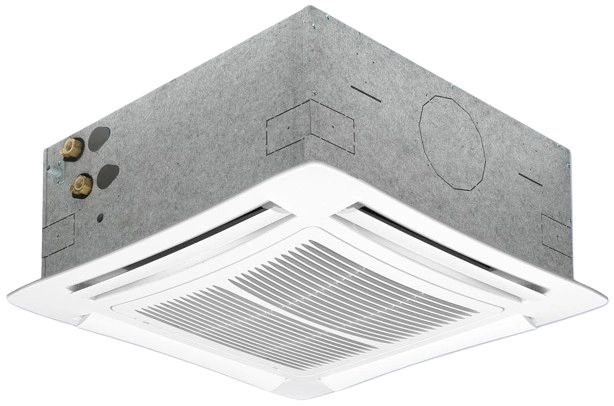

Дизайн на вътрешното тяло MyCond TopLine

Характеристики и предимства:

Модели 1-2-3 са с размери 572х572 мм, което позволява използването им с плоча ARMSTRONG.
С четирипосочна система за разпределение на въздуха, устройството може равномерно да отоплява или охлажда помещението, без да създава течение или дискомфорт.
Вентилаторът е проектиран да осигури тиха работа.
AC или DC двигател по избор.
Вентилаторният конвектор може да бъде проектиран с 2 или 4 тръби.
Вградена дренажна помпа с височина на повдигане на кондензат 650 мм.
Устройството може да се управлява или с инфрачервен контролер, или с монтиран на стена контролен панел, като и в двата случая жалузите се регулират ръчно.
Ескутчеонът е изработен от екологичен материал.
Въздушният филтър е леснодостъпен и лесен за почистване.
Уредът е проектиран с отвор за всмукване на свеж въздух.

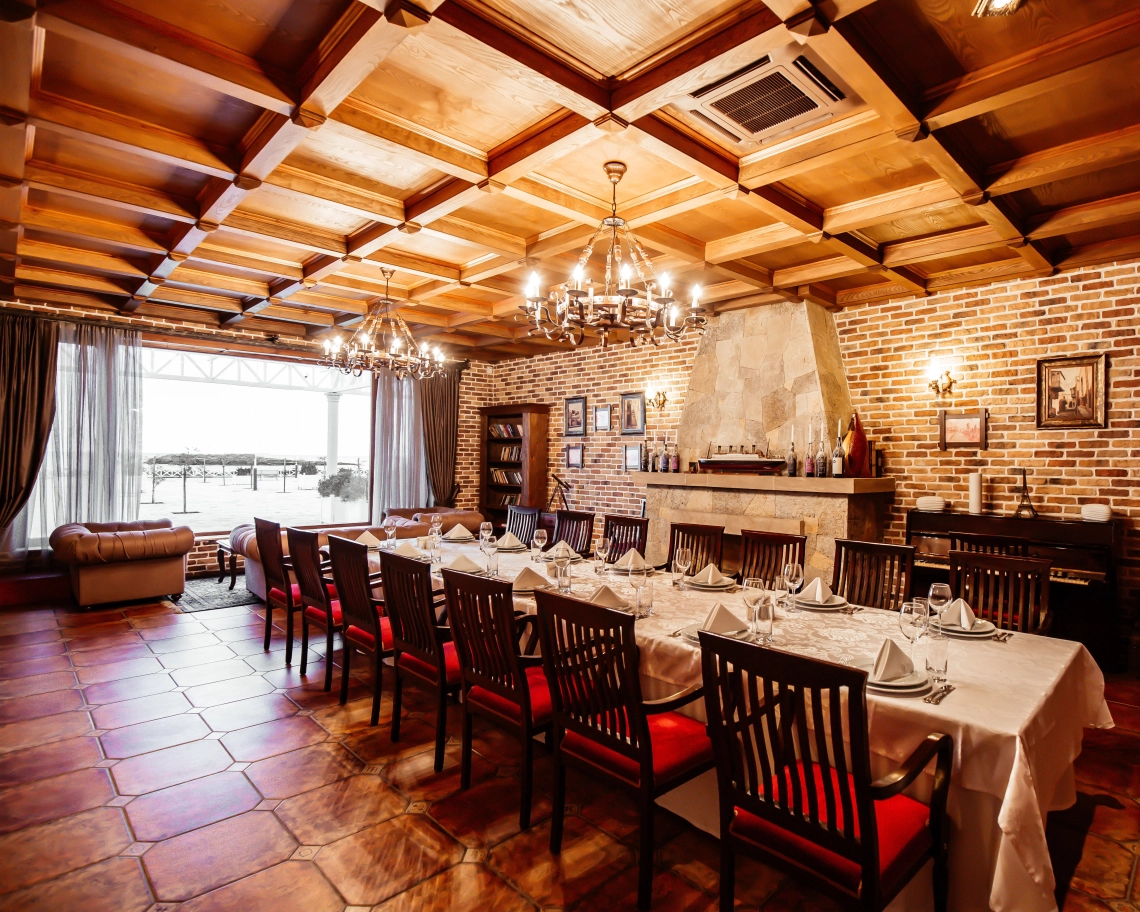

MyCond TopLine в интериор с дървени облицовки

2 тръбни агрегата.

Спецификации	Единици	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Скорост		1	2	3	1	2	3	1	2	3	1	2	3
Въздушен поток	^м³ /ч	310	420	610	310	420	520	320	500	710	430	610	880
Общо емисии от охлаждане	кВт	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Охлаждане, чувствително към емисии	кВт	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Отопление	кВт	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Охлаждане на Dp	кПа	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Отопление Dp	кПа	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Звукова мощност Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Звуково налягане Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Вентилатор	З	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Съдържание на вода	л	0,8			1,4			2,1			2,1
Размери	мм	575×575×275

Спецификации	Единици	TL 4.2T			TL 5.2T			TL 6.2T
Скорост		1	2	3	1	2	3	1	2	3
Въздушен поток	^м³ /ч	630	820	1140	710	970	1500	710	1280	1820 г.
Общо емисии от охлаждане	кВт	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Охлаждане, чувствително към емисии	кВт	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Отопление	кВт	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Охлаждане на Dp	кПа	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Отопление Dp	кПа	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Звукова мощност Lw	dB(A)	33	40	48	34	40	53	34	48	58
Звуково налягане Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Вентилатор	З	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Съдържание на вода	л	3,0			4,0			4,0
Размери	мм	820×820×303

ОХЛАЖДАНЕ
Температура на входящия въздух +27 °C т.б. + 19 °C м.б.
Температура на водата +7 °C EWT + 12 °C LWT
ОТОПЛЕНИЕ
Температура на входящия въздух +20 °C
Температура на водата +65 °C EWT +55 °C LWT

Консумация на кондензна помпа: 10 W
(*) = Нивата на звуково налягане са с 9 dB(A) по-ниски от нивата на звукова мощност и се отнасят за реверберационното поле на
Помещение от 100 м3 и време на реверберация от 0,5 сек.

4 тръбни агрегата

Спецификации	Единици	TL 0.4T			TL 1.4T			TL 2.4T			TL 2.6T
Скорост		1	2	3	1	2	3	1	2	3	1	2	3
Въздушен поток	^м³ /ч	310	420	610	310	420	520	310	500	710	320	500	720
Общо емисии от охлаждане	кВт	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Охлаждане, чувствително към емисии	кВт	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Охлаждане на Dp	кПа	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Отопление	кВт	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Отопление Dp	кПа	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Звукова мощност Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Звуково налягане Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Вентилатор	З	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Съдържание на охлаждаща вода	л	1,0			1,4			1,4			1,7
Съдържание на отоплителната вода	л	0,6			0,7			0,7			0,5
Размери	мм	575×575×275

Спецификации	Единици	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Скорост		1	2	3	1	2	3	1	2	3	1	2	3
Въздушен поток	^м³ /ч	430	610	880	430	610	880	630	820	1140	710	970	1500
Общо емисии от охлаждане	кВт	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Охлаждане, чувствително към емисии	кВт	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Охлаждане на Dp	кПа	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Отопление	кВт	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Отопление Dp	кПа	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Звукова мощност Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Звуково налягане Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Вентилатор	З	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Съдържание на охлаждаща вода	л	1,4			1,7			3,0			3,0
Съдържание на отоплителната вода	л	0,7			0,5			1,4			1,4
Размери	мм	575×575×275						820×820×303

Спецификации	Единици	TL 5.6T			TL 6.4T			TL 6.6T
Скорост		1	2	3	1	2	3	1	2	3
Въздушен поток	^м³ /ч	710	970	1500	710	1280	1820 г.	710	1225	1730 г.
Общо емисии от охлаждане	кВт	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Охлаждане, чувствително към емисии	кВт	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Охлаждане на Dp	кПа	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Отопление	кВт	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Отопление Dp	кПа	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Звукова мощност Lw	dB(A)	34	40	53	34	48	58	34	48	58
Звуково налягане Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Вентилатор	З	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Съдържание на охлаждаща вода	л	3,6			3,0			3,6
Съдържание на отоплителната вода	л	1,0			1,4			1,1
Размери	мм	820×820×303

Размери

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (Версия 600 x 600)

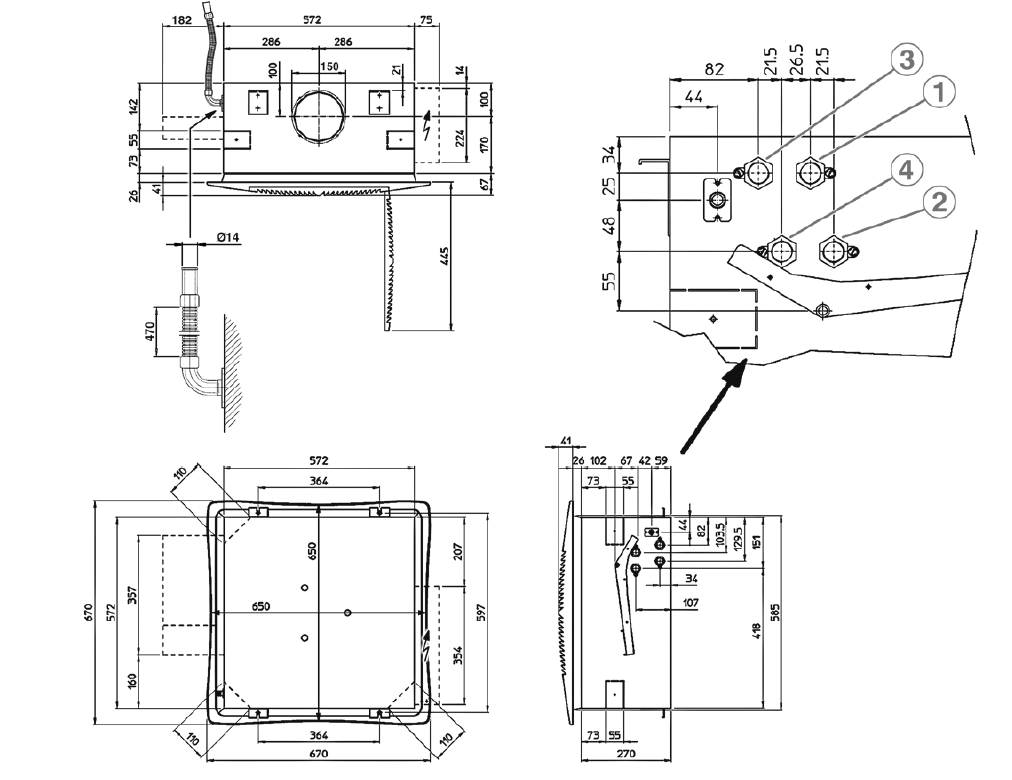

Общи размери на MyCond TopLine - 1

2-тръбна система
Отопление/охлаждане
3 - Вход Ø1/2"
4 - Изход Ø1/2"

4-тръбна система

Отопление

1 - Вход Ø1/2"

2 - Изход Ø1/2"

Охлаждане

3 - Вход Ø1/2"

4 - Изход Ø1/2"

Модел	Вентилаторна конвекция		Панел		Размери на опакования уред, мм
	Тежести опакована единица, кг	Тежести неопакована единица, кг	Тежести опакована единица, кг	Тежести неопакована единица, кг	А	Б	C	Д
ТЛ 0.2T/1.2T	28	22
TL 0.4T/1.4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

Размери

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (Версия 800 x 800)

Общи размери на MyCond TopLine - 2

2-тръбна система
Отопление/охлаждане
3 - Вход Ø3/4”
4 - Изход Ø3/4”

4-тръбна система

Отопление

1 - Вход Ø1/2"

2 - Изход Ø1/2"

Охлаждане

3 - Вход Ø3/4”

4 - Изход Ø3/4”

Модел	Вентилаторна конвекция		Панел		Размери на опакования уред, мм
	Тежести опакована единица, кг	Тежести неопакована единица, кг	Тежести опакована единица, кг	Тежести неопакована единица, кг	А	Б	C	Д
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5.2T/5.4T/5.6T	47	39
TL 6.2T/6.4T/6.6T
