Това осигурява гъвкава настройка за всякакви условия, позволявайки ефективна работа дори при най-сложните проекти. Благодарение на своята надеждност и гъвкавост, системата е по-лесна за инсталиране и експлоатация, което я прави удобно решение за много съоръжения.

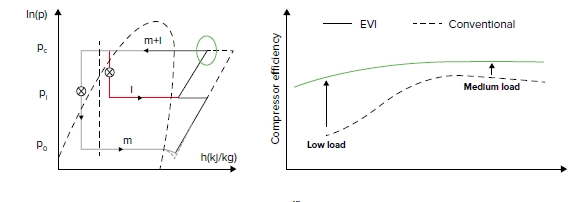

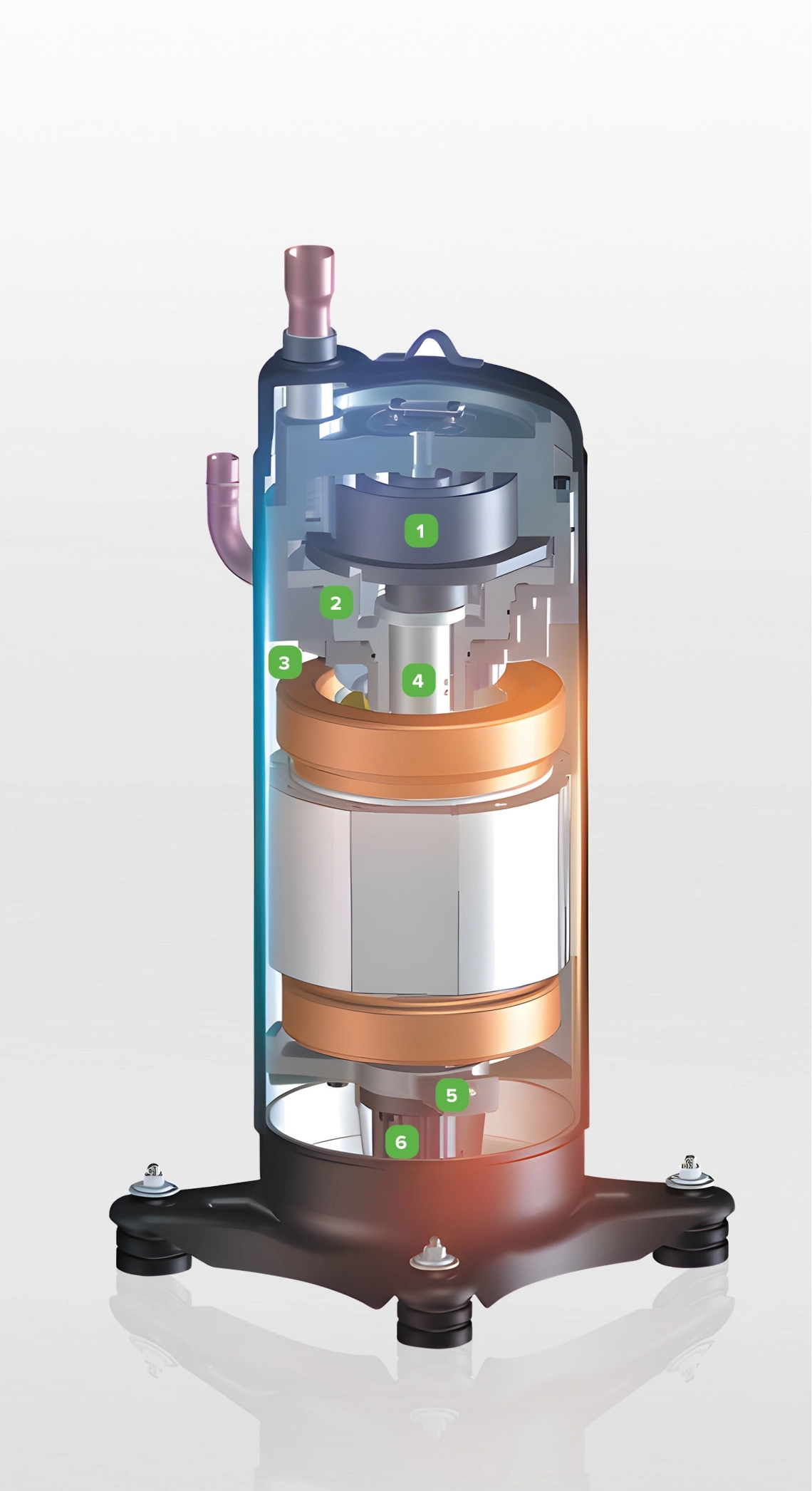

Новата серия MRF 7-H е оборудвана с компресор с технология за подобрено впръскване на пари (EVI) в компресионната камера, която увеличава скоростта на циркулация на хладилния агент с 15% и отоплителния капацитет с 30% в сравнение с конвенционалните компресори. Вграденият възвратен клапан допълнително увеличава ефективността на системата с 5%. По време на работа в режим на охлаждане се осигурява постоянен охлаждащ капацитет дори при външни температури на въздуха до +53 °C.
В сравнение с конвенционален компресор, капацитетът на компресора е с 27% по-висок, COP е с 19% по-висок, а общият капацитет на системата е с 25% по-висок при -20 °C. Компресорът е оборудван с вграден възвратен клапан, което позволява допълнително подобрение на COP с 5% при работа на ниски обороти.
Бързо стартиране, бързо охлаждане и загряване; плавно стартиране, нисък стартов ток,
ниско въздействие върху електропреносната мрежа; след достигане на стайната температура, компресорът автоматично превключва на ниска скорост с ниска консумация на енергия.
Работата на кондензатора се контролира от два електронни разширителни вентила (EEV)
които позволяват ефективно използване на повърхността на топлообменника и разпределение на потока на хладилния агент според топлинното натоварване на вътрешните тела.
Всеки EEV контролира собствената си секция на кондензатора, така че площта на външния топлообменник да съответства на вътрешното натоварване.
Външното тяло е с двустепенна конструкция за преохлаждане с ниво на преохлаждане до 20°C, което значително увеличава както охлаждащия, така и отоплителния капацитет, намалява загубата на налягане на хладилния агент в системата и подобрява цялостната ѝ ефективност.
Освен това, въвеждането на топлообменник за преохлаждане в системата значително подобрява способността ѝ да работи ефективно дори с дълги тръбопроводи, като по този начин осигурява стабилна производителност и подобрена енергия.
ефективност.

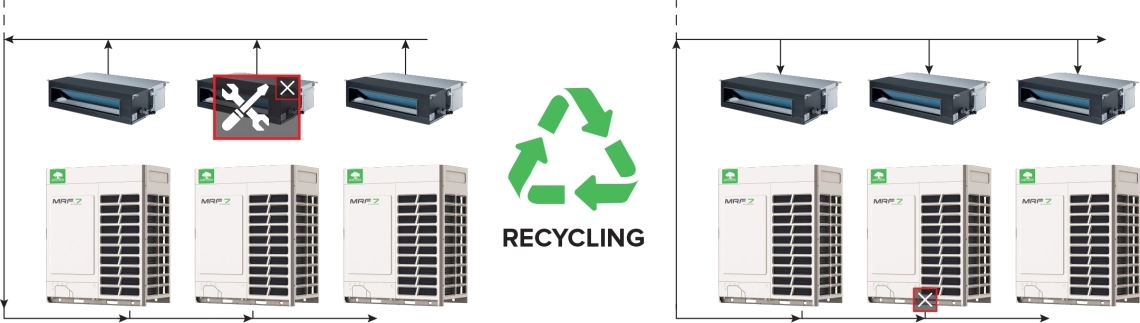

Ако вътрешно тяло се повреди, съдържащият се в него хладилен агент може да се изпомпа във външните тела на системата. Ако външно тяло се повреди, съдържащият се в него хладилен агент може да се изпомпа във вътрешните тела и работещото външно тяло. Тези два вида преразпределение на хладилния агент значително опростяват поддръжката и подобряват ефективността.
3-фазен/380...400V/50(60)Hz
Едномодулни: MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L)
Име | Единица | MOH7-08X2EW2AD(Л) | MOH7-10X2EW2AD(L) | MOH7-12X2EW2AD(L) | |
Комбинация | / | / | / | / | |
Охлаждане |
Номинален капацитет | кВт | 25,2 | 28,0 | 33,5 |
Номинална консумация на енергия | кВт | 4,72 | 5,63 | 6,98 | |
ЕИК 1 | / | 5,34 | 4,97 | 4,80 | |
Отопление |
Номинален капацитет | кВт | 27,0 | 31,5 | 37,5 |
Номинална консумация на енергия | кВт | 5,03 | 6,26 | 7,65 | |
КС 1 | / | 5,37 | 5,03 | 4,90 | |
Захранване | P/V/Hz | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | |
Минимален ток на веригата (MCA) | А | 15,30 | 17,70 | 20,90 | |
Максимален външен въздушен поток | м³/ч | 11000 | 11000 | 13500 | |
Максимално външно статично налягане | Па | 110 | 110 | 110 | |
Максимално ниво на външно звуково налягане 2 | dB(A) | 56 | 57 | 59 | |
Корпус | Цвят | / | Светло сиво | Светло сиво | Светло сиво |
Компресор |
Марка | / | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК |
Тип | / | Инверторен спирален компресор | Инверторен спирален компресор | Инверторен спирален компресор | |
Вид компресорно масло | / | FVC68D | FVC68D | FVC68D | |
Размери | Нетни размери (Ш×Д×В) | мм | 980×750×1690 | 980×750×1690 | 980×750×1690 |
Размер на опаковката (Ш×Д×В) | мм | 1070×850×1858 | 1070×850×1858 | 1070×850×1858 | |
Тегло | Нетно/бруто тегло | кг | 235/260 | 235/260 | 235/260 |
Хладилен агент |
Тип | / | R410A | R410A | R410A |
Стандартно зареждане с хладилен агент | кг | 9,50 | 9,50 | 9,50 | |
Хладилен агент |
Външен диаметър на тръбата за течност | мм | Ø9.52 | Ø9.52 | Ø12.7 |
Външен диаметър на газовата тръба | мм | Ø19.05 | Ø22.22 | Ø25.4 | |

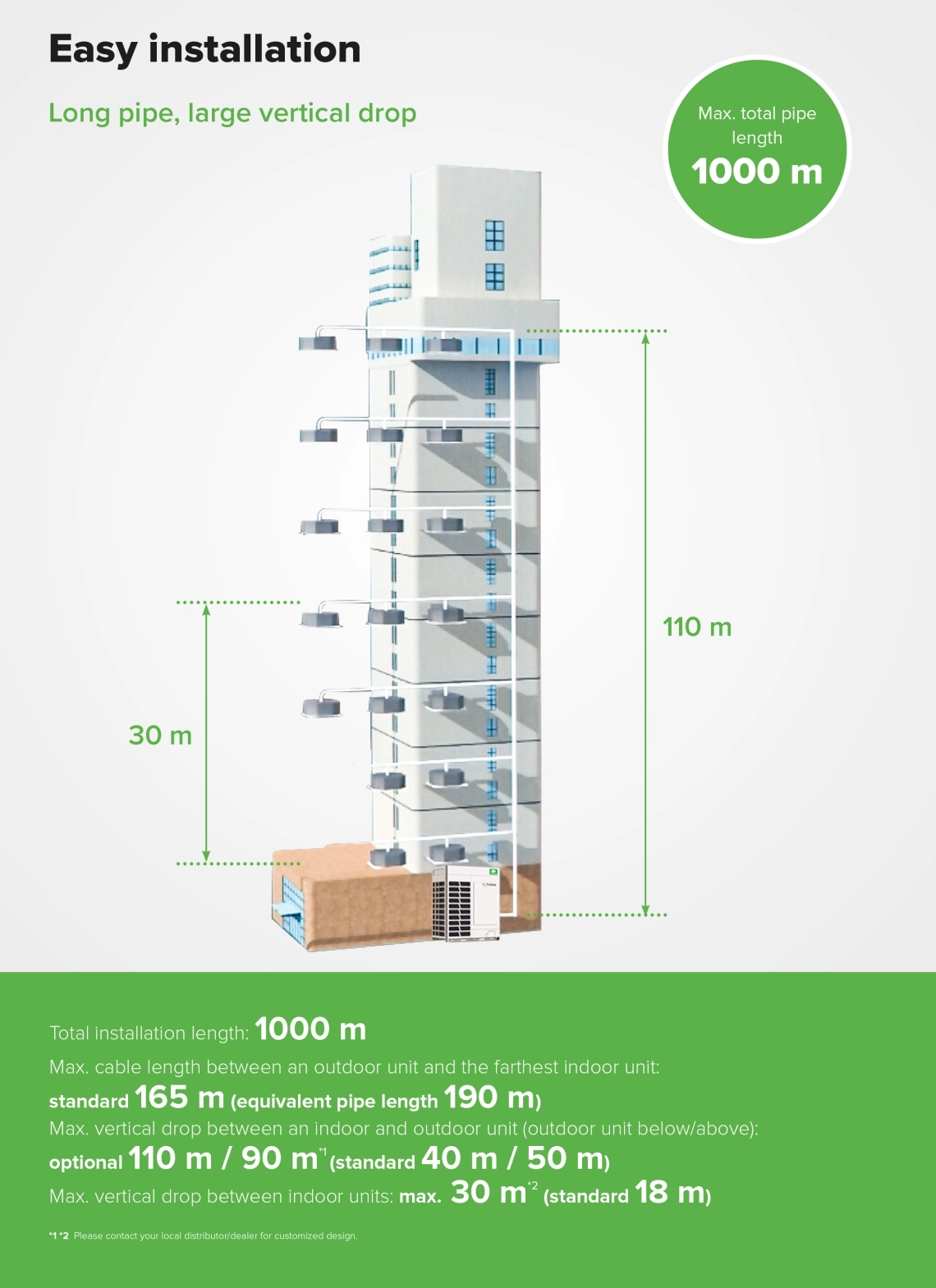

Максимална обща дължина на тръбата | м | 1000 | 1000 | 1000 | |
Максимална дължина на тръбата (еквивалентно/действително) |
м | 260/220 | 260/220 | 260/220 | |
Максимален вертикален спад между вътрешни и външни тела |
м | 90 (външно тяло над вътрешно тяло) / 110 (вътрешно тяло над външно тяло) | |||
Стандартен вертикален спад между вътрешни и външни тела |
м | 50 (външно тяло над вътрешно тяло) / 40 (вътрешно тяло над външно тяло) | |||
Максимален вертикален спад между вътрешни тела |
м | 30 | 30 | 30 | |
Стандартен вертикален спад между вътрешни тела |
м | 18 | 18 | 18 | |
Метод за свързване на тръбите | / | Газова тръба: запояване / Течна тръба: разширена връзка | |||
Максимална дължина на комуникационния кабел между вътрешни и външни тела |
м | 1000 | 1000 | 1000 | |
Съотношение на свързаните вътрешни тела | % | 50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
|
Максимален брой свързани вътрешни тела | бр. | 16(24) | 18(27) | 22(33) | |
Работа температура |
Охлаждане (мин. ... макс.) | °C | -10~55 | -10~55 | -10~55 |
Отопление (мин. ... макс.) | °C | -25~27 | -25~27 | -25~27 |
1 Номинални условия:
Вътрешна температура (охлаждане): 27°C DB / 19°C WB, вътрешна температура (отопление): 20°C DB / 14,5°C WB.
Външна температура (охлаждане): 35°C DB / 24°C WB, външна температура (отопление): 7°C DB / 6°C WB.
2 Данните са измерени за еквивалентна тръба с дължина 7,5 м с вертикален спад от 0 м.
Нивото на шум се измерва в третата октавна лента, в полуанехоична камера, с помощта на анализатор в реално време и калибриран шумомер.
Това представлява нивото на шума, изразено като звуково налягане.
3 Използвайте екраниран проводник, за да осигурите предаването на управляващи сигнали от външното тяло към електронния разширителен вентил на вътрешното тяло, в случай че вътрешното тяло
е изключен от захранването. Диаметърът на комуникационния кабел трябва да бъде най-малко 2×1,5 mm².
Спецификациите могат да бъдат променяни от производителя без предварително уведомление с цел подобряване на продукта.
3-фазен/380...400V/50(60)Hz
Едномодулни: MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)
Име | Единица | MMOH7-14X2EW2AD(L) | MOH7-16X2EW2AD(L) | MOH7-18X2EW2AD(L) | |
Комбинация | / | / | / | / | |
Охлаждане |
Номинален капацитет | кВт | 40,0 | 45,0 | 50,4 |
Номинална консумация на енергия | кВт | 8,58 | 9,78 | 11,10 | |
ЕИК 1 | / | 4,66 | 4,60 | 4,54 | |
Отопление |
Номинален капацитет | кВт | 45,0 | 50,0 | 56,5 |
Номинална консумация на енергия | кВт | 9,47 | 10,66 | 12,18 | |
КС 1 | / | 4,75 | 4,69 | 4,64 | |
Захранване | P/V/Hz | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | |
Минимален ток на веригата (MCA) | А | 25,10 | 28,70 | 35,60 | |
Максимален външен въздушен поток | м³/ч | 13500 | 13500 | 13500 | |
Максимално външно статично налягане | Па | 110 | 110 | 110 | |
Максимално ниво на външно звуково налягане 2 | dB(A) | 61 | 61 | 61 | |
Корпус | Цвят | / | Светло сиво | Светло сиво | Светло сиво |
Компресор |
Марка | / | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК |
Тип | / | Инверторен спирален компресор | Инверторен спирален компресор | Инверторен спирален компресор | |
Вид компресорно масло | / | FVC68D | FVC68D | FVC68D | |
Размери | Нетни размери (Ш×Д×В) | мм | 980×750×1690 | 980×750×1690 | 980×750×1690 |
Размер на опаковката (Ш×Д×В) | мм | 1070×850×1858 | 1070×850×1858 | 1070×850×1858 | |
Тегло | Нетно/бруто тегло | кг | 235/260 | 254/279 | 254/279 |
Хладилен агент |
Тип | / | R410A | R410A | R410A |
Стандартно зареждане с хладилен агент | кг | 9,50 | 12,00 | 12,00 | |
Хладилен агент |
Външен диаметър на тръбата за течност | мм | Ø12.7 | Ø12.7 | Ø15.88 |
Външен диаметър на газовата тръба | мм | Ø25.4 | Ø28.58 | Ø28.58 | |
Максимална обща дължина на тръбата | м | 1000 | 1000 | 1000 | |
Максимална дължина на тръбата (еквивалентно/действително) |
м | 260/220 | 260/220 | 260/220 | |
Максимален вертикален спад между вътрешни и външни тела |
м | 90 (външно тяло над вътрешно тяло) / 110 (вътрешно тяло над външно тяло) | |||
Стандартен вертикален спад между вътрешни и външни тела |
м | 50 (външно тяло над вътрешно тяло) / 40 (вътрешно тяло над външно тяло) | |||
Максимален вертикален спад между вътрешни тела |
м | 30 | 30 | 30 | |
Стандартен вертикален спад между вътрешни тела |
м | 18 | 18 | 18 | |
Метод за свързване на тръбите | / | Газова тръба: запояване / Течна тръба: разширена връзка | |||
Максимална дължина на комуникационния кабел между вътрешни и външни тела |
м | 1000 | 1000 | 1000 | |
Съотношение на свързаните вътрешни тела | % | 50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
|
Максимален брой свързани вътрешни тела | бр. | 26(40) | 30(46) | 33(50) | |
Работа температура |
Охлаждане (мин. ... макс.) | °C | -10~55 | -10~55 | -10~55 |
Отопление (мин. ... макс.) | °C | -25~27 | -25~27 | -25~27 |
1 Номинални условия:
Вътрешна температура (охлаждане): 27°C DB / 19°C WB, вътрешна температура (отопление): 20°C DB / 14,5°C WB.
Външна температура (охлаждане): 35°C DB / 24°C WB, външна температура (отопление): 7°C DB / 6°C WB.
2 Данните са измерени за еквивалентна тръба с дължина 7,5 м с вертикален спад от 0 м.
Нивото на шум се измерва в третата октавна лента, в полуанехоична камера, с помощта на анализатор в реално време и калибриран шумомер.
Това представлява нивото на шума, изразено като звуково налягане.
3 Използвайте екраниран проводник, за да осигурите предаването на управляващи сигнали от външното тяло към електронния разширителен вентил на вътрешното тяло, в случай че вътрешното тяло
е изключен от захранването. Диаметърът на комуникационния кабел трябва да бъде най-малко 2×1,5 mm².
Спецификациите могат да бъдат променяни от производителя без предварително уведомление с цел подобряване на продукта.
3-фазен/380...400V/50(60)Hz
Едномодулни: MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L)
Име | Единица | MOH7-20X2EW2AD(Л) | MOH7-22X2EW2AD(Л) | MOH7-24X2EW2AD(Л) | |
Комбинация | / | / | / | / | |
Охлаждане |
Номинален капацитет | кВт | 56,0 | 61,5 | 68,0 |
Номинална консумация на енергия | кВт | 12,53 | 14,40 | 16,08 | |
ЕИК 1 | / | 4,47 | 4,27 | 4,23 | |
Отопление |
Номинален капацитет | кВт | 63,0 | 69,0 | 75,0 |
Номинална консумация на енергия | кВт | 13,70 | 15,83 | 17,56 | |
КС 1 | / | 4,60 | 4,36 | 4,27 | |
Захранване | P/V/Hz | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | |
Минимален ток на веригата (MCA) | А | 36,40 | 39,20 | 41,80 | |
Максимален външен въздушен поток | м³/ч | 17000 | 18000 | 18000 | |
Максимално външно статично налягане | Па | 110 | 110 | 110 | |
Максимално ниво на външно звуково налягане 2 | dB(A) | 62 | 62 | 62 | |
Корпус | Цвят | / | Светло сиво | Светло сиво | Светло сиво |
Компресор |
Марка | / | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК |
Тип | / | Инверторен спирален компресор | Инверторен спирален компресор | Инверторен спирален компресор | |
Вид компресорно масло | / | FVC68D | FVC68D | FVC68D | |
Размери | Нетни размери (Ш×Д×В) | мм | 1410×750×1690 | 1410×750×1690 | 1410×750×1690 |
Размер на опаковката (Ш×Д×В) | мм | 1475×850×1858 | 1475×850×1858 | 1475×850×1858 | |
Тегло | Нетно/бруто тегло | кг | 359 / 388 | 359 / 388 | 359 / 388 |
Хладилен агент |
Тип | / | R410A | R410A | R410A |
Стандартно зареждане с хладилен агент | кг | 13,00 | 13,00 | 13,00 | |
Хладилен агент |
Външен диаметър на тръбата за течност | мм | Ø15.88 | Ø15.88 | Ø15.88 |
Външен диаметър на газовата тръба | мм | Ø28.58 | Ø28.58 | Ø28.58 | |
Максимална обща дължина на тръбата | м | 1000 | 1000 | 1000 | |
Максимална дължина на тръбата (еквивалентно/действително) |
м | 260/220 | 260/220 | 260/220 | |
Максимален вертикален спад между вътрешни и външни тела |
м | 90 (външно тяло над вътрешно тяло) / 110 (вътрешно тяло над външно тяло) | |||
Стандартен вертикален спад между вътрешни и външни тела |
м | 50 (външно тяло над вътрешно тяло) / 40 (вътрешно тяло над външно тяло) | |||
Максимален вертикален спад между вътрешни тела |
м | 30 | 30 | 30 | |
Стандартен вертикален спад между вътрешни тела |
м | 18 | 18 | 18 | |
Метод за свързване на тръбите | / | Газова тръба: запояване / Течна тръба: разширена връзка | |||
Максимална дължина на комуникационния кабел между вътрешни и външни тела |
м | 1000 | 1000 | 1000 | |
Съотношение на свързаните вътрешни тела | % | 50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
|
Максимален брой свързани вътрешни тела | бр. | 37(56) | 41(63) | 45(64) | |
Работа температура |
Охлаждане (мин. ... макс.) | °C | -10~55 | -10~55 | -10~55 |
Отопление (мин. ... макс.) | °C | -25~27 | -25~27 | -25~27 |
1 Номинални условия:
Вътрешна температура (охлаждане): 27°C DB / 19°C WB, вътрешна температура (отопление): 20°C DB / 14,5°C WB.
Външна температура (охлаждане): 35°C DB / 24°C WB, външна температура (отопление): 7°C DB / 6°C WB.
2 Данните са измерени за еквивалентна тръба с дължина 7,5 м с вертикален спад от 0 м.
Нивото на шум се измерва в третата октавна лента, в полуанехоична камера, с помощта на анализатор в реално време и калибриран шумомер.
Това представлява нивото на шума, изразено като звуково налягане.
3 Използвайте екраниран проводник, за да осигурите предаването на управляващи сигнали от външното тяло към електронния разширителен вентил на вътрешното тяло, в случай че вътрешното тяло
е изключен от захранването. Диаметърът на комуникационния кабел трябва да бъде най-малко 2×1,5 mm².
Спецификациите могат да бъдат променяни от производителя без предварително уведомление с цел подобряване на продукта.
3-фазен/380...400V/50(60)Hz
Едномодулен: MOH7-26X2EW2AD(L) , MOH7-28X2EW2AD(L ), MOH7-30X2EW2AD(L)
Име | Единица | MOH7-26X2EW2AD(Л) | MOH7-28X2EW2AD(L) | MOH7-30X2EW2AD(Л) | |
Комбинация | / | / | / | / | |
Охлаждане |
Номинален капацитет | кВт | 73,5 | 80,0 | 85,0 |
Номинална консумация на енергия | кВт | 18,51 | 20,59 | 22,69 | |
ЕИК 1 | / | 3,97 | 3,89 | 3,75 | |
Отопление |
Номинален капацитет | кВт | 82,5 | 90,0 | 95,0 |
Номинална консумация на енергия | кВт | 20,37 | 22,78 | 25,07 | |
КС 1 | / | 4,05 | 3,95 | 3,79 | |
Захранване | P/V/Hz | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | |
Минимален ток на веригата (MCA) | А | 42,80 | 44,60 | 48,60 | |
Максимален външен въздушен поток | м³/ч | 19000 | 19000 | 26000 | |
Максимално външно статично налягане | Па | 110 | 110 | 110 | |
Максимално ниво на външно звуково налягане 2 | dB(A) | 63 | 63 | 64 | |
Корпус | Цвят | / | Светло сиво | Светло сиво | Светло сиво |
Компресор |
Марка | / | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК |
Тип | / | Инверторен спирален компресор | Инверторен спирален компресор | Инверторен спирален компресор | |
Вид компресорно масло | / | FVC68D | FVC68D | FVC68D | |
Размери | Нетни размери (Ш×Д×В) | мм | 1410×750×1690 | 1410×750×1690 | 1785×830×1858 |
Размер на опаковката (Ш×Д×В) | мм | 1475×850×1858 | 1475×850×1858 | 1886×930×2025 | |
Тегло | Нетно/бруто тегло | кг | 382 / 411 | 382 / 411 | 431 / 473 |
Хладилен агент |
Тип | / | R410A | R410A | R410A |
Стандартно зареждане с хладилен агент | кг | 16,00 | 16,00 | 18,00 | |
Хладилен агент |
Външен диаметър на тръбата за течност | мм | Ø15.88 | Ø19.05 | Ø19.05 |
Външен диаметър на газовата тръба | мм | Ø28.58 | Ø31.8 | Ø31.8 | |
Максимална обща дължина на тръбата | м | 1000 | 1000 | 1000 | |
Максимална дължина на тръбата (еквивалентно/действително) |
м | 260/220 | 260/220 | 260/220 | |
Максимален вертикален спад между вътрешни и външни тела |
м | 90 (външно тяло над вътрешно тяло) / 110 (вътрешно тяло над външно тяло) | |||
Стандартен вертикален спад между вътрешни и външни тела |
м | 50 (външно тяло над вътрешно тяло) / 40 (вътрешно тяло над външно тяло) | |||
Максимален вертикален спад между вътрешни тела |
м | 30 | 30 | 30 | |
Стандартен вертикален спад между вътрешни тела |
м | 18 | 18 | 18 | |
Метод за свързване на тръбите | / | Газова тръба: запояване / Течна тръба: разширена връзка | |||
Максимална дължина на комуникационния кабел между вътрешни и външни тела |
м | 1000 | 1000 | 1000 | |
Съотношение на свързаните вътрешни тела | % | 50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
|
Максимален брой свързани вътрешни тела | бр. | 49(64) | 53(64) | 56(64) | |
Работа температура |
Охлаждане (мин. ... макс.) | °C | -10~55 | -10~55 | -10~55 |
Отопление (мин. ... макс.) | °C | -25~27 | -25~27 | -25~27 |
1 Номинални условия:
Вътрешна температура (охлаждане): 27°C DB / 19°C WB, вътрешна температура (отопление): 20°C DB / 14,5°C WB.
Външна температура (охлаждане): 35°C DB / 24°C WB, външна температура (отопление): 7°C DB / 6°C WB.
2 Данните са измерени за еквивалентна тръба с дължина 7,5 м с вертикален спад от 0 м.
Нивото на шум се измерва в третата октавна лента, в полуанехоична камера, с помощта на анализатор в реално време и калибриран шумомер.
Това представлява нивото на шума, изразено като звуково налягане.
3 Използвайте екраниран проводник, за да осигурите предаването на управляващи сигнали от външното тяло към електронния разширителен вентил на вътрешното тяло, в случай че вътрешното тяло
е изключен от захранването. Диаметърът на комуникационния кабел трябва да бъде най-малко 2×1,5 mm².
Спецификациите могат да бъдат променяни от производителя без предварително уведомление с цел подобряване на продукта.
3-фазен/380...400 V/50(60)Hz
Едномодулни: MOH7-32X2EW2AD(L), MOH7-34X2EW2AD(L)
Име | Единица | MOH7-32X2EW2AD(Л) | MOH7-34X2EW2AD(Л) | |
Комбинация | / | / | / | |
Охлаждане |
Номинален капацитет | кВт | 90,0 | 95,0 |
Номинална консумация на енергия | кВт | 25,03 | 26,58 | |
ЕИК 1 | / | 3,60 | 3,57 | |
Отопление |
Номинален капацитет | кВт | 100,0 | 106,5 |
Номинална консумация на енергия | кВт | 27,51 | 29,46 | |
КС 1 | / | 3,64 | 3,61 | |
Захранване | P/V/Hz | 3/380~415/50/60 | 3/380~415/50/60 | |
Минимален ток на веригата (MCA) | А | 51,60 | 54,70 | |
Максимален външен въздушен поток | м³/ч | 26000 | 27000 | |
Максимално външно статично налягане | Па | 110 | 110 | |
Максимално ниво на външно звуково налягане 2 | dB(A) | 64 | 66 | |
Корпус | Цвят | / | Светло сиво | Светло сиво |
Компресор |
Марка | / | МИТСУБИШИ ЕЛЕКТРИК | МИТСУБИШИ ЕЛЕКТРИК |
Тип | / | Инверторен спирален компресор | Инверторен спирален компресор | |
Вид компресорно масло | / | FVC68D | FVC68D | |
Размери | Нетни размери (Ш×Д×В) | мм | 1785×830×1858 | 1785×830×1858 |
Размер на опаковката (Ш×Д×В) | мм | 1886×930×2025 | 1886×930×2025 | |
Тегло | Нетно/бруто тегло | кг | 431 / 473 | 460 / 502 |
Хладилен агент |
Тип | / | R410A | R410A |
Стандартно зареждане с хладилен агент | кг | 18,00 | 21,00 | |
Хладилен агент |
Външен диаметър на тръбата за течност | мм | Ø19.05 | Ø19.05 |
Външен диаметър на газовата тръба | мм | Ø31.8 | Ø31.8 | |
Максимална обща дължина на тръбата | м | 1000 | 1000 | |
Максимална дължина на тръбата (еквивалентно/действително) |
м | 260/220 | 260/220 | |
Максимален вертикален спад между вътрешни и външни тела |
м | 90 (външно тяло над вътрешно тяло) / 110 (вътрешно тяло над външно тяло) | ||
Стандартен вертикален спад между вътрешни и външни тела |
м | 50 (външно тяло над вътрешно тяло) / 40 (вътрешно тяло над външно тяло) | ||
Максимален вертикален спад между вътрешни тела |
м | 30 | 30 | |
Стандартен вертикален спад между вътрешни тела |
м | 18 | 18 | |
Метод за свързване на тръбите | / | Газова тръба: запояване / Течна тръба: разширена връзка | ||
Максимална дължина на комуникационния кабел между вътрешни и външни тела |
м | 1000 | 1000 | |
Съотношение на свързаните вътрешни тела | % | 50...130 (200 с ограничения) |
50...130 (200 с ограничения) |
|
Максимален брой свързани вътрешни тела | бр. | 60(64) | 63(64) | |
Работа температура |
Охлаждане (мин. ... макс.) | °C | -10~55 | -10~55 |
Отопление (мин. ... макс.) | °C | -25~27 | -25~27 |
1 Номинални условия:
Вътрешна температура (охлаждане): 27°C DB / 19°C WB, вътрешна температура (отопление): 20°C DB / 14,5°C WB.
Външна температура (охлаждане): 35°C DB / 24°C WB, външна температура (отопление): 7°C DB / 6°C WB.
2 Данните са измерени за еквивалентна тръба с дължина 7,5 м с вертикален спад от 0 м.
Нивото на шум се измерва в третата октавна лента, в полуанехоична камера, с помощта на анализатор в реално време и калибриран шумомер.
Това представлява нивото на шума, изразено като звуково налягане.
3 Използвайте екраниран проводник, за да осигурите предаването на управляващи сигнали от външното тяло към електронния разширителен вентил на вътрешното тяло, в случай че вътрешното тяло
е изключен от захранването. Диаметърът на комуникационния кабел трябва да бъде най-малко 2×1,5 mm².
Спецификациите могат да бъдат променяни от производителя без предварително уведомление с цел подобряване на продукта.
MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)
MOH7-20X2EW2AD(L), MOH7-22X2EW2AD(L), MOH7-24X2EW2AD(L), MOH7-26X2EW2AD(L), MOH7-28X2EW2AD(L)
MOH7-08X2EW2AD(L), MOH7-10X2EW2AD(L), MOH7-12X2EW2AD(L), MOH7-14X2EW2AD(L), MOH7-16X2EW2AD(L), MOH7-18X2EW2AD(L)
