Канални вентилаторни конвектори с висок ESP серия DFCL

Каналният вентилаторен конвектор с високо налягане се използва най-често в големи пространства с високи тавани, като конферентни зали, хотели, летища, музеи и други големи сгради. Високото въздушно налягане, осигурено от каналния вентилаторен конвектор, позволява равномерно разпределение на въздуха в цялото пространство, осигурявайки комфортни условия за обитателите.

Капацитет на охлаждане: 4,17 ... 38,28 kW

Отоплителен капацитет: 8,76 ... 50,95 kW

Искате да купите или имате въпроси?

Mycond

Канални вентилаторни конвектори

Широката гама от мощности, 2-тръбните версии, както и допълнителен 4-тръбни топлообменници за отопление, позволяват използването им за широк спектър от приложения. А възможността за управление чрез Wi-Fi (като опция) позволява контрол на климата от всяка точка на света.

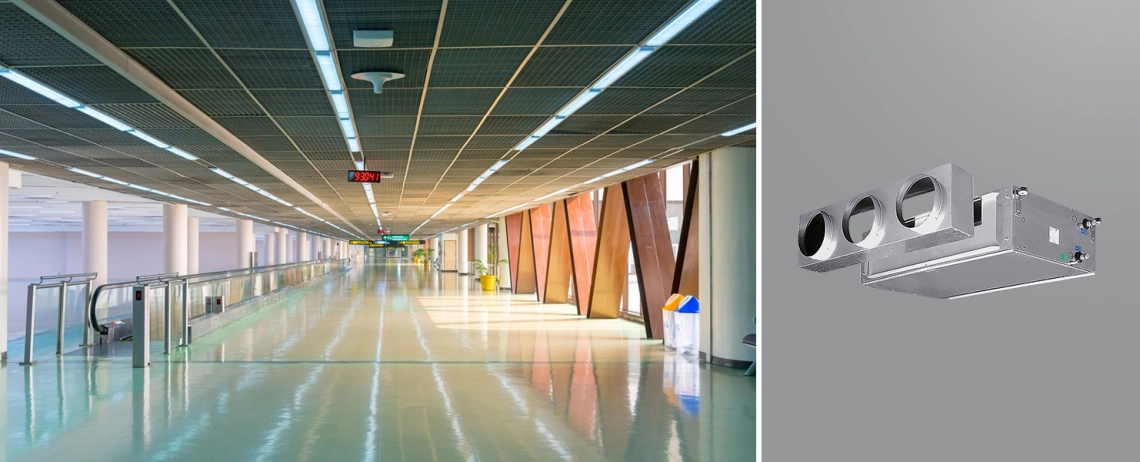

MyCond DFCL Канален вентилаторен конвектор с висок ESP, инсталиран на летище.

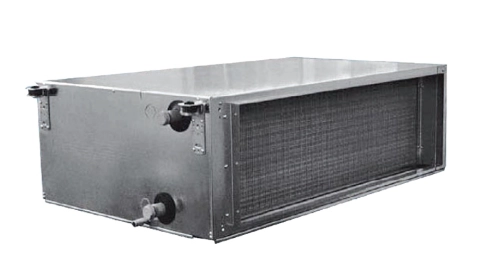

Вентилаторен конвектор MyCond серия DFCL с висока производителност на ESP.

Основни характеристики:

Висока гъвкавост при проектирането на климатични системи за скрит монтаж.
Значителен капацитет за големи помещения.
Статичното налягане е до 180 Pa в размери 1-5 и до 400 Pa в размери 6-7.
Ниско ниво на шум.
Широк работен диапазон на температурите на входящата вода.

Предимства:

Рамката се състои от самоносещи поцинковани стоманени панели с шумо/топлоизолация (клас M1).
Възстановяем въздушен филтър, прикрепен към поцинкована рамка, леснодостъпен за почистване и съвместим със синтетичен филтър G3 48 мм (ефективност на пречистване 84%).
Тих центробежен вентилатор, изработен от поцинкована стомана с двойно работно колело, монтирано на същия вал като двигателя. Еднофазно захранване 230 V, 50 Hz.
Високоефективният топлообменник е изработен от медни тръби с алуминиеви ребра. По подразбиране свързването е от лявата страна. Свързване на тръбите отдясно е по заявка.
Широк работен диапазон на температурите на входящата вода.

Висока ефективност на вентилаторните конвектори от серията MyCond DFCL.

Диаграма на производителността на MyCond DFCL, илюстрираща възможностите за въздушен поток на вентилаторни конвектори с висок ESP.

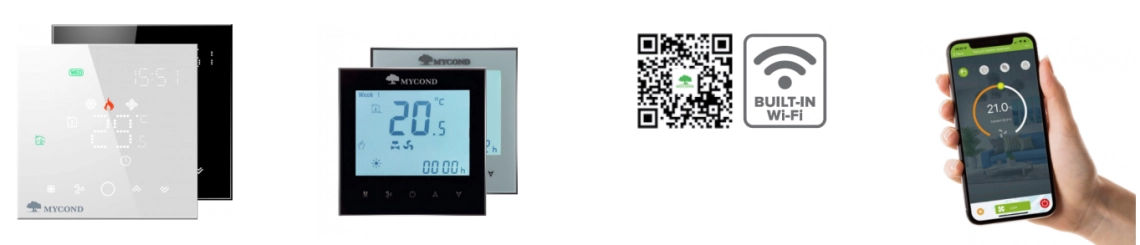

Оптимален набор от автоматизация за достъпно и лесно управление чрез смартфон

MyCond DFCL Канален вентилаторен конвектор с високо ESP за подобрен въздушен поток в ОВК системи.

2-тръбни 3-редови вентилаторни конвектори. Спецификации

Спецификации	Единици	DFCL 13			ДФКЛ 23			DFCL 33			DFCL 43			DFCL 53
Брой скорости		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Дебит на въздуха	^м³ /ч	995	1340	1925 г.	855	1550 г.	2510	1815 г.	2300	2790	2265	2855	3400	2905	3540	4400
Общ охладителен капацитет	кВт	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Видим охладителен капацитет	кВт	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Отоплителен капацитет	кВт	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Загуба на налягане (охлаждане)	кПа	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Загуба на налягане (отопление)	кПа	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Консумирана мощност	З	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Ниво на звукова мощност	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ниво на звуково налягане*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Данните се отнасят до следните условия:
Охлаждане: температура на вътрешния въздух +27 °C (по сух термометър), +19 °C (по мокър термометър); температура на входящата/изходящата вода +7/+12 °С.
Отопление: температура на вътрешния въздух +20 °C; температура на входящата/изходящата вода +60/50 °C.

2-тръбни 4-редови вентилаторни конвектори. Спецификации

Спецификации	Единици	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Брой скорости		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Дебит на въздуха	^м³ /ч	940	1315	1835 г.	855	1535 г.	2360	1795 г.	2265	2745	2245	2820	3340	2885	3505	4330
Общ охладителен капацитет	кВт	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Видим охладителен капацитет	кВт	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Отоплителен капацитет	кВт	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Загуба на налягане (охлаждане)	кПа	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Загуба на налягане (отопление)	кПа	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Консумирана мощност	З	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Ниво на звукова мощност	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ниво на звуково налягане*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4-тръбни вентилаторни конвектори. Спецификации

Спецификации	Единици	ДФКЛ 14+1			ДФКЛ 24+1			ДФКЛ 34+1			ДФКЛ 44+1			ДФКЛ 54+1
Брой скорости		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Дебит на въздуха	^м³ /ч	910	1290	1775 г.	850	1520 г.	2285	1780 г.	2235	2700	2225	2790	3295	2865	3475	4265
Общ охладителен капацитет	кВт	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Видим охладителен капацитет	кВт	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Отоплителен капацитет	кВт	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Загуба на налягане (охлаждане)	кПа	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Загуба на налягане (отопление)	кПа	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Консумирана мощност	З	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Ниво на звукова мощност	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Ниво на звуково налягане*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4-тръбни вентилаторни конвектори. Спецификации

Спецификации	Единици	ДФКЛ 13+1			ДФКЛ 23+1			ДФКЛ 33+1			ДФКЛ 43+1			ДФКЛ 53+1
Брой скорости		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Дебит на въздуха	^м³ /ч	940	1315	1835 г.	855	1535 г.	2360	1795 г.	2265	2745	2245	2820	3340	2885	3505	4330
Общ охладителен капацитет	кВт	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Видим охладителен капацитет	кВт	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Отоплителен капацитет	кВт	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Загуба на налягане (охлаждане)	кПа	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Загуба на налягане (отопление)	кПа	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Консумирана мощност	З	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Ниво на звукова мощност	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Ниво на звуково налягане*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Високопроизводителни вентилаторни конвектори с 4- и 6-редов топлообменник

2-тръбна система

Спецификации при 150 Pa	Единици	DFCL 64			DFCL 66			ДФКЛ 74			ДФКЛ 76
Дебит на въздуха	^м³ /ч	1880 г.	3385	4800	1860 г.	3350	4740	3925	5070	7100	3920	5050	7030
Общ охладителен капацитет	кВт	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Видим охладителен капацитет	кВт	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Отоплителен капацитет	кВт	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Загуба на налягане (охлаждане)	кПа	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Загуба на налягане (отопление)	кПа	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Консумирана мощност	З	570	788	1191	565	771	1163	1610 г.	1738 г.	2502	1605 г.	1720 г.	2452
Ниво на звукова мощност	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Ниво на звуково налягане*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

4-тръбна система

Спецификации при 150 Pa	Единици	DFCL 64+2			DFCL 66+2			ДФКЛ 74+2			ДФКЛ 76+2
Дебит на въздуха	^м³ /ч	1860 г.	3330	4680	1850 г.	3300	4600	3920	5040	6980	3910	5000	6900
Общ охладителен капацитет	кВт	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Видим охладителен капацитет	кВт	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Отоплителен капацитет	кВт	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Загуба на налягане (охлаждане)	кПа	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Загуба на налягане (отопление)	кПа	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Консумирана мощност	З	565	762	1137	560	749	1105	1605 г.	1710 г.	2417	1587 г.	1677 г.	2364
Ниво на звукова мощност	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Ниво на звуково налягане*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Размери

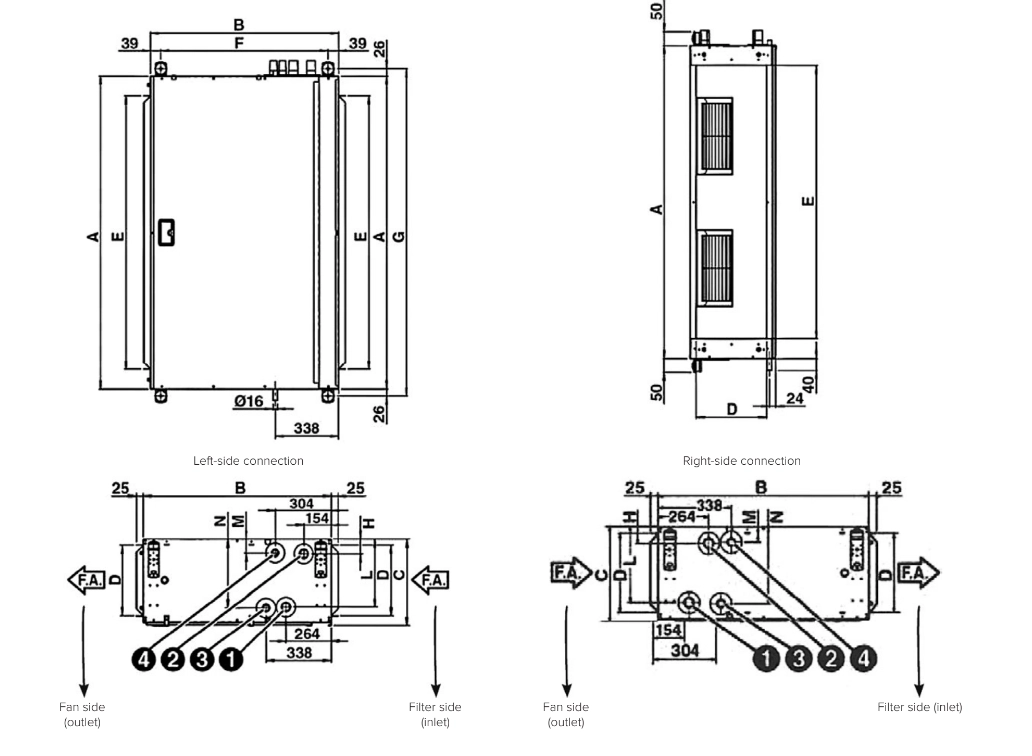

Диаграма, показваща размерите на вентилаторните конвектори MyCond серия DFCL.

Размери на вентилаторни конвектори DFCL

Модел	А	Б	C	Д	Е	Ф	Г	Н	Л	М	Н
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445 г.	863	360	293	1302 г.	775	1497 г.	58	291	54	295
DFCL5	1445 г.	863	435	368	1302 г.	775	1497 г.	58	367	54	370

Модел	1 (ВХОД)	2 (ИЗХОД)	3 (ВХОД)	4 (ИЗХОД)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Размери

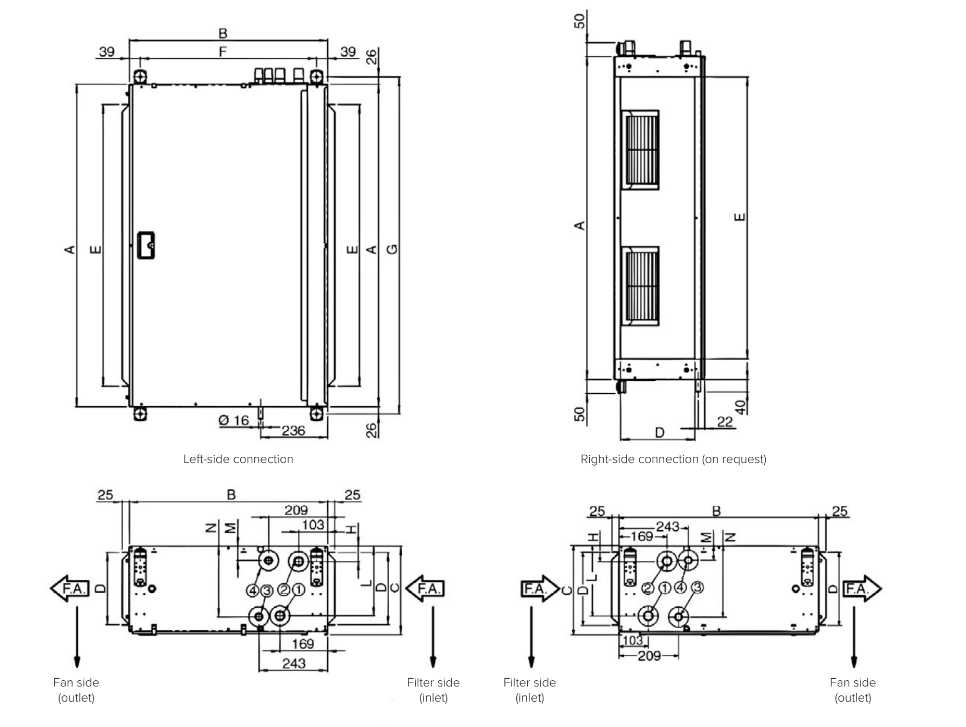

Външен вид и свързване на вентилаторни конвектори DFCL

Технически размери на вентилаторни конвектори MyCond серия DFCL.

Тегло на вентилаторни конвектори DFCL

Модел

Нетно тегло (кг)

Тегло с опаковка (кг)

Обем на топлообменника (л)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

ДФКЛ 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

Размери на вентилаторни конвектори DFCL

Модел	А	Б	C	Д	Е	Ф	Г	Н	Л	М	Н
DFCL 6	1535 г.	1100	488	421	1393	1022	1587 г.	59	416	55	421
ДФКЛ 7	1535 г.	1100	588	521	1393	1022	1587 г.	59	516	55	521

Модел	1 (ВХОД)	2 (ИЗХОД)	3 (ВХОД)	4 (ИЗХОД)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"
