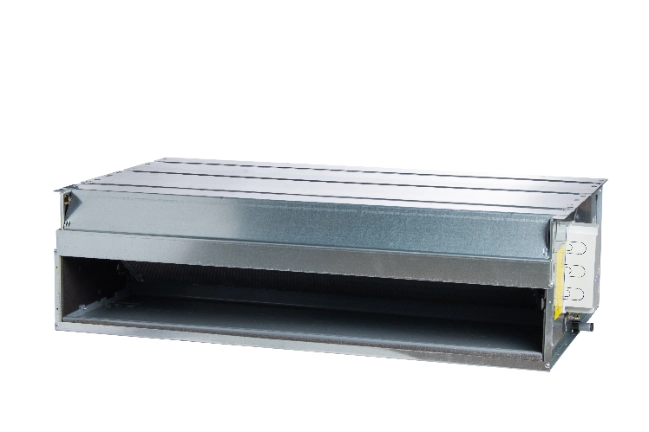

Средни ESP канални вентилаторни конвектори серия HPL

Тези вентилаторни конвектори със средно налягане са проектирани да подават въздух по дълги тръбопроводи и поддържат както хоризонтален, така и вертикален монтаж. Подходящи са за жилищни сгради, офиси, учебни заведения и търговски центрове.

Капацитет на охлаждане: 2,93 ... 11,29 kW

Отоплителен капацитет: 3,31 ... 13,13 kW

Искате да купите или имате въпроси?

Mycond

Канални вентилаторни конвектори

Вентилаторният конвектор е в 7 стандартни размера с различен капацитет на въздушния поток (от 340 до 2100 м ³ /ч), всеки от които е оборудван с 3- или 4-редова серпентина и с възможност за добавяне на 1- или 2-редова серпентина за 4-тръбни системи. Това е най-пълната гама, идеална за всички изисквания за климатизация.

MyCond HPL Модерна хотелска стая със среден ESP вентилаторен конвектор.

Основни характеристики:

Високо ниво на комфорт
Широк работен диапазон
Статично налягане до 80 Pa
Корпус от поцинкована стомана
Високоефективен меден топлообменник
Статично и динамично балансиран вентилатор за изключително тиха работа
Монтаж в хоризонтално и вертикално положение

Изображение, показващо енергийната ефективност на вентилаторния конвектор Medium ESP от серията MyCond HPL.

Изображение на високопроизводителен вентилаторен конвектор MyCond HPL серия със среден ESP в действие.

Предимства:

Корпусът е изработен от 1 мм поцинкована стомана и е изолиран с 3 мм полиолефинова пяна (клас M1).
Вентилаторите имат алуминиеви или пластмасови лопатки.
5-скоростният мотор е монтиран върху антивибрационни подложки. Конструкцията е с вътрешна термична защита с автоматично нулиране (степен на защита IP 20, клас B).
Топлообменникът не е подходящ за употреба в корозивна среда, където може да бъде податлив на корозия. Връзките са от лявата страна, гледано от изхода за въздух на устройството.
Кондензатната тава е изработена от пластмаса. L-образният дизайн позволява монтиране на вентилаторния конвектор в хоризонтално или вертикално положение.
Филтърът е изработен от полипропиленови влакна, опънати върху поцинкована стоманена рамка. Рамката е монтирана в специални водачи за лесно сваляне и монтиране на филтъра по време на поддръжка.

Диаграма на характеристиките на вентилаторните конвектори Medium ESP от серията MyCond HPL.

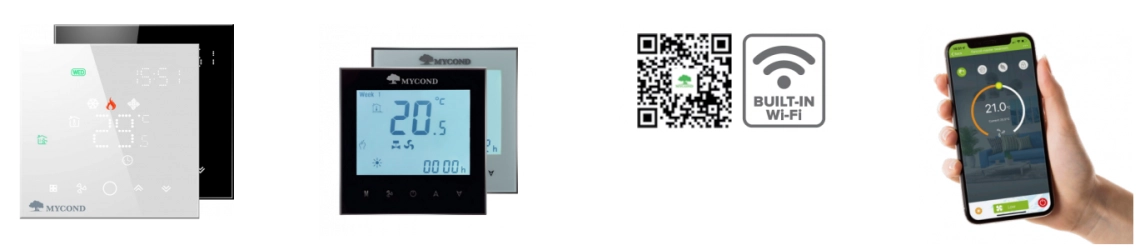

Оптимален набор от автоматизация за достъпно и лесно управление чрез смартфон

Елегантен вентилаторен конвектор от серията MyCond HPL, инсталиран в модерна всекидневна.

3-редови вентилаторни конвектори, 2-тръбни модели. Спецификации

Спецификации	Единици	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Въздушен поток	^м³ /ч	535	860	1115	1340	1375	1635 г.	2100 г.
Охлаждащ капацитет	кВт	2,93	4,47	6	6,74	7,24	8,56	9,89
Отоплителен капацитет	кВт	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Входна мощност на двигателя	З	55	110	126	175	174	166	245
Звукова мощност (Lw)	dB(A)	51	55	57	63	62	61	66
Входна/изходна водопроводна тръба		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Кондензна тръба	мм	DN15	DN15	DN15	DN15	DN15	DN15	DN15

4-редови вентилаторни конвектори, 2-тръбни модели. Спецификации

Спецификации	Единици	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Въздушен поток	^м³ /ч	535	860	1115	1340	1375	1635 г.	2100 г.
Охлаждащ капацитет	кВт	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Отоплителен капацитет	кВт	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Входна мощност на двигателя	З	55	110	126	175	174	166	245
Звукова мощност (Lw)	dB(A)	51	55	57	63	62	61	66
Входна/изходна водопроводна тръба		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Кондензна тръба	мм	DN15	DN15	DN15	DN15	DN15	DN15	DN15

3+1-редов вентилаторен конвектор, 4-тръбни модели. Спецификации

Спецификации	Единици	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Въздушен поток	^м³ /ч	535	860	1115	1340	1375	1635 г.	2100 г.
Охлаждащ капацитет	кВт	2,93	4,47	6	6,74	7,24	8,56	9,89
Отоплителен капацитет	кВт	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Входна мощност на двигателя	З	55	110	126	175	174	166	245
Звукова мощност (Lw)	dB(A)	51	55	57	63	62	61	66
Входна/изходна водопроводна тръба		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Кондензна тръба	мм	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Характеристиките са дадени за следните работни параметри:
Статично налягане: 0Pa
ОХЛАЖДАНЕ: температура на входящия въздух +27 °C суха температура, +19 °C влажност. Температура на входящата/изходящата вода +7/12 °C.
ОТОПЛЕНИЕ: температура на въздуха на входа е +20 °C. Температура на входящата/изходящата вода. +50/45 °C.
Отоплителна 4-тръбна система: температура на въздуха на входа +20 °C. Температура на водата на входа/изхода +65/55 °C.

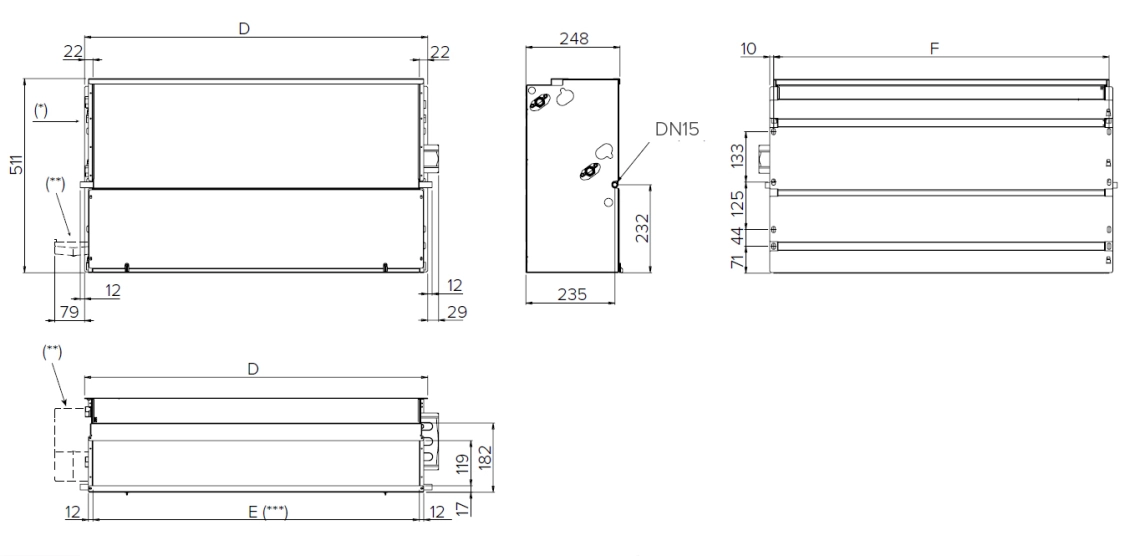

Вертикален монтаж

Схематична илюстрация на енергийната ефективност на вентилаторен конвектор от серията MyCond HPL.

Забележка:
(*) — Свързвания на бобините отляво
(**) — Допълнителна тава за кондензат (опция)
(***) — Размери на всмукателната рамка: E x 119 мм
(****) — Външен диаметър

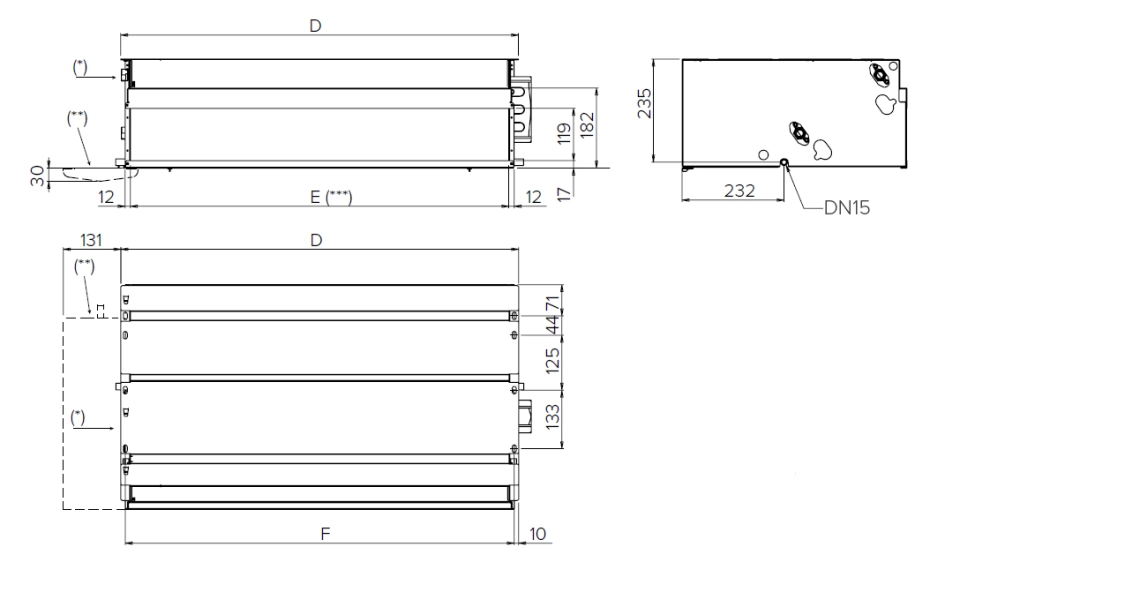

Хоризонтален монтаж

Диаграма, илюстрираща пътищата на въздушния поток в каналните агрегати от серията MyCond HPL.

Модел	Единици	ХПЛ 1	ХПЛ 2	ХПЛ 3	HPL 4	HPL 5	HPL 6	HPL 7
Д	мм	689	904	1119	1119	1334	1549 г.	1549 г.
Е	мм	645	860	1075	1075	1290	1505 г.	1505 г.
Ф	мм	669	884	1099	1099	1314	1529 г.	1529 г.

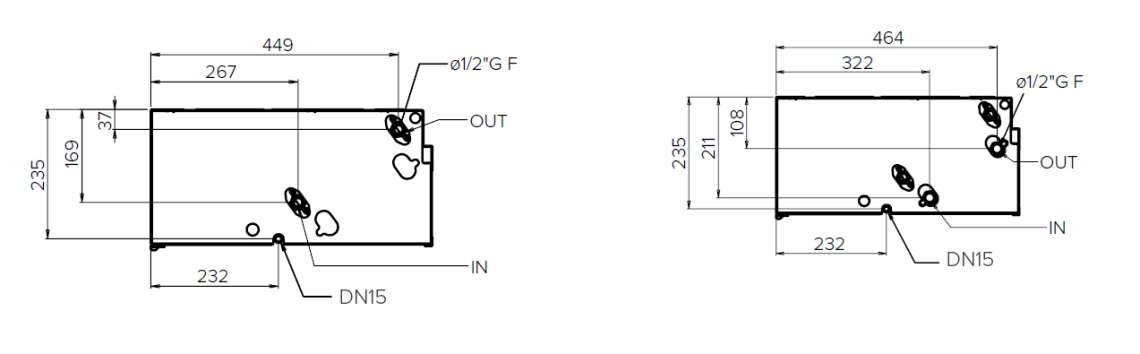

Връзки на бобините

3- или 4-редови нагревателни серпентини / Допълнителна нагревателна серпентина (1 или 2 реда)

Диаграма на MyCond HPL, показваща механизмите за разпределение и управление на въздуха във вентилаторни конвектори със среден ESP тип.

Модел	Единици	ХПЛ 1	ХПЛ 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 реда	кг	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 реда	кг	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 реда	кг	19,5	26,7	27,9	29,0	39,8	48,9	49,1
