Средни ESP канални вентилаторни конвектори серия MCFC

Климатична система, която работи както за охлаждане, така и за отопление. Системата създава комфортен микроклимат в офиси, промишлени помещения, търговски и жилищни сгради, хотели, банки, административни сгради и др.

Капацитет на охлаждане: 1,2 ... 12,6 kW

Отоплителен капацитет: 1,8 ... 18,9 kW

Искате да купите или имате въпроси?

Mycond

Канални вентилаторни конвектори

Широка гама от мощности. Вентилаторният конвейер има функции за охлаждане, отопление и вентилация. Предназначен е за поддържане на комфортни условия в жилищни, офис, търговски и други помещения.

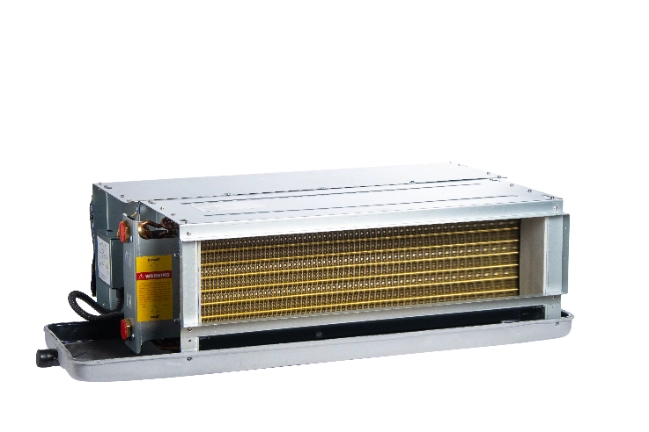

MyCond MCFC Medium ESP вентилаторен конвектор за канали, подобряващ ефективността на циркулацията на въздуха.

Характеристики и предимства:

Оптимизираният топлообменник с увеличена площ на топлообмен осигурява висока ефективност на вентилаторния конвектор.
Центробежният вентилатор с метални лопатки и корпус от поцинкована стомана осигуряват висока надеждност и пожароустойчивост.
2-тръбна вентилаторна конвекторна система с 3-редов топлообменник.

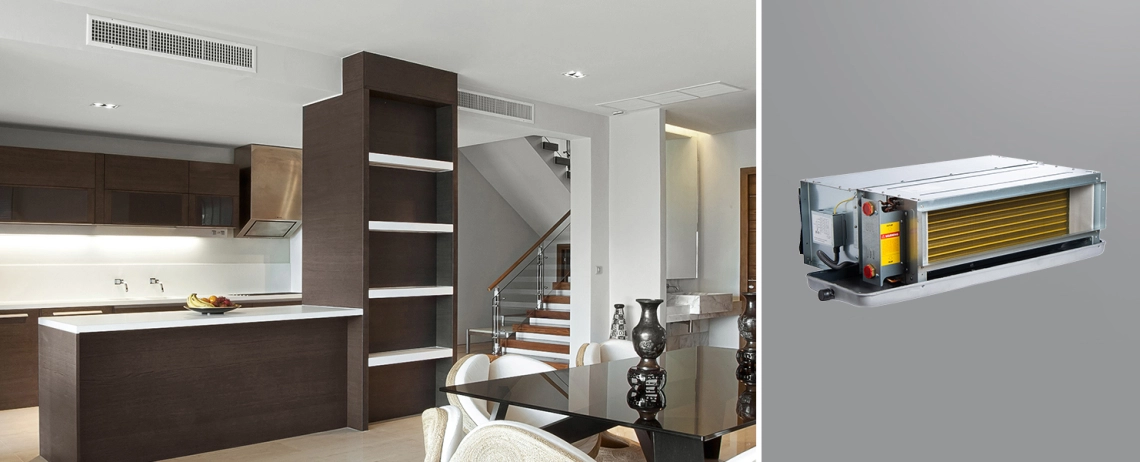

MyCond MCFC Medium ESP вентилаторен конвектор за ефикасен климатичен контрол.

MyCond MCFC Модерен вентилаторен конвектор за ефективно управление на въздуха.

Избор на тип двигател с променлив или постоянен ток.
Ляво тръбно свързване.
Дренажната вана с наклон осигурява безопасно и пълно оттичане на конденза от най-ниската му точка.
Статично налягане до 50 Pa.
Ниска консумация на енергия.
Ниско ниво на шум.
ModBus управление (като опция).
Wi-Fi управление (като опция).
Термостатът се закупува отделно

Канални вентилаторни конвектори MyCond MCFC Medium ESP с подробни спецификации.

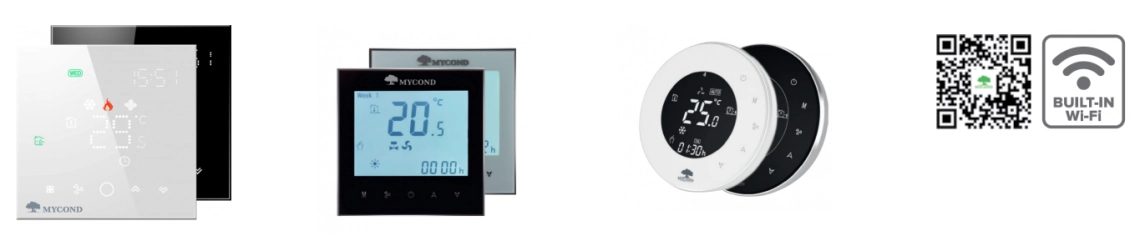

Оптимален набор от автоматизация за достъпно и лесно управление чрез смартфон

MyCond MCFC Модерна хотелска стая с енергийно ефективен среден ESP вентилаторен конвектор.

Спецификации		Единици	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Дебит на въздуха, висок / среден / нисък.		^м³ /ч	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Охлаждаща мощност, висока / средна / ниска.		З	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Отоплителна мощност, висока / средна / ниска.		З	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Външно статично налягане		Па.	50	50	50	50	50
Ниво на шум		dB(A)	42	44	46	47	49
Консумация на вода		^м³ /ч	0,39	0,55	0,7	0,82	0,91
Спад на водното налягане		кПа	12	16	20	23	26
	Брой вентилатори		1	2	2	2	2
Вентилатор	Брой двигатели		1	1	1	1	1
	Ниска скорост	З	49	66	84	100	118
Максимално работно налягане		МПа	1,6	1,6	1,6	1,6	1,6
Входна/изходна водопроводна тръба		мм	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)
Дренажна тръба		мм	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)
Нетно тегло		кг	17	19	20	22	25

Спецификации		Единици	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Дебит на въздуха, висок / среден / нисък.		^м³ /ч	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Охлаждаща мощност, висока / средна / ниска.		З	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Отоплителна мощност, висока / средна / ниска.		З	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Външно статично налягане		Па.	50	50	50	50
Ниво на шум		dB(A)	50	52	54	56
Консумация на вода		^м³ /ч	1,34	1,59	1,8	2,07
Спад на водното налягане		кПа	40	40	40	50
	Брой вентилатори		3	4	4	4
Вентилатор	Брой двигатели		1	1	1	1
	Ниска скорост	З	174	210	250	300
Максимално работно налягане		МПа	1,6	1,6	1,6	1,6
Входна/изходна водопроводна тръба		мм	Rc3/4” (DN20)	Rc3/4” (Ду20)	Rc3/4” (DN20)	Rc3/4” (DN20)
Трубка за кондензату		мм	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)
Нетно тегло		кг	31	37	42	44

Забележка.
1. Охлаждащият капацитет е тестван при следните условия: температура на входящия въздух 27°C по сух термометър / 19,5°C по мокър термометър
крушка; температура на входящата/изходящата вода 7°C / 12°C.
2. Топлинната мощност е тествана при следните условия: температура на входящия въздух 21°C сух термометър;
температура на водата 60/50°C.
3. Нивото на шум е тествано в напълно безехо помещение.
4. Тези данни за производителност и дебит са дадени при статично налягане от 30 Pa.

Методи за инсталиране

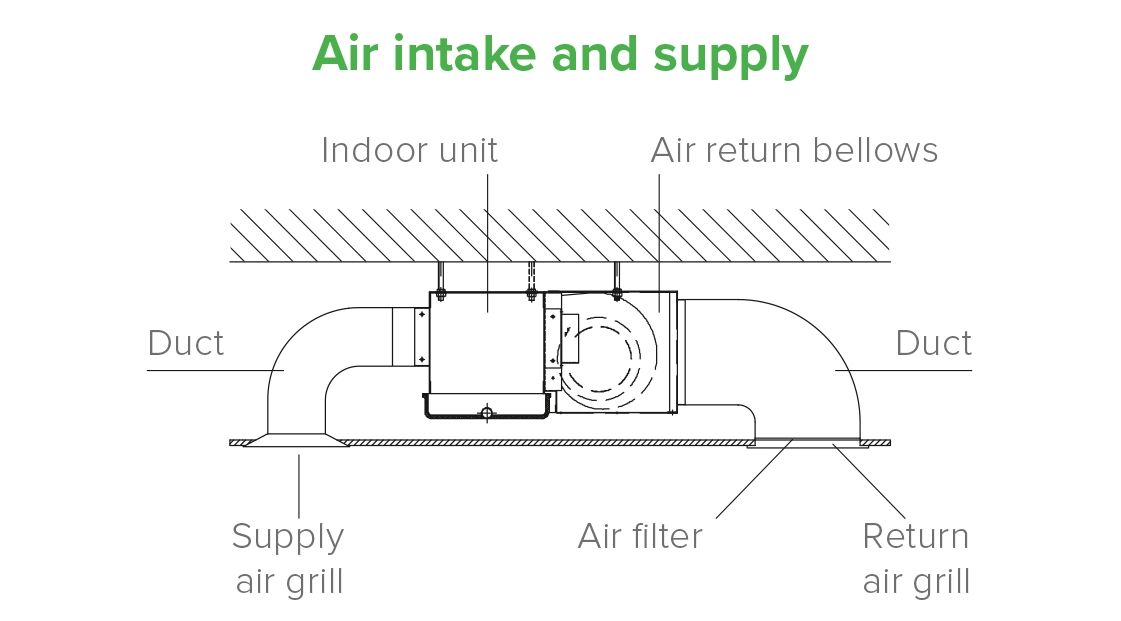

Диаграма на MyCond MCFC, показваща методи за монтаж на вентилаторни конвектори за канали.

Размери

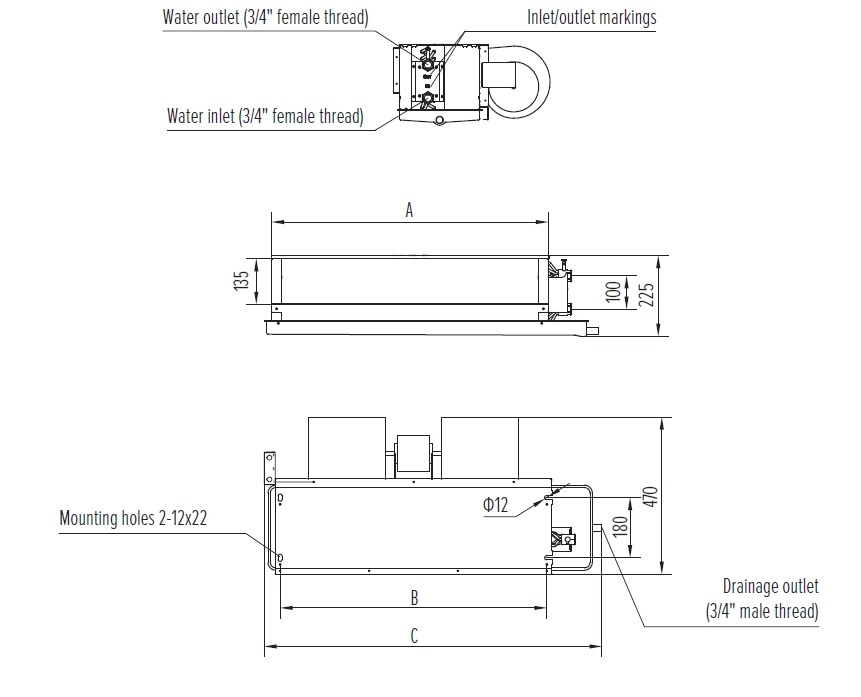

Диаграма на MyCond MCFC на размерите и спецификациите на вентилаторните конвектори със среден ESP.

Модел	Единици	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
А	мм	510	640	745	830	960	1260	1410	1630 г.	1830 г.
Б	мм	480	610	715	800	930	1230 г.	1380 г.	1600 г.	1800 г.
C	мм	693	823	928	1013	1143	1443 г.	1593 г.	1813 г.	2013 г.

Размери

Модели за хоризонтален монтаж със задна камера за всмукване на въздух

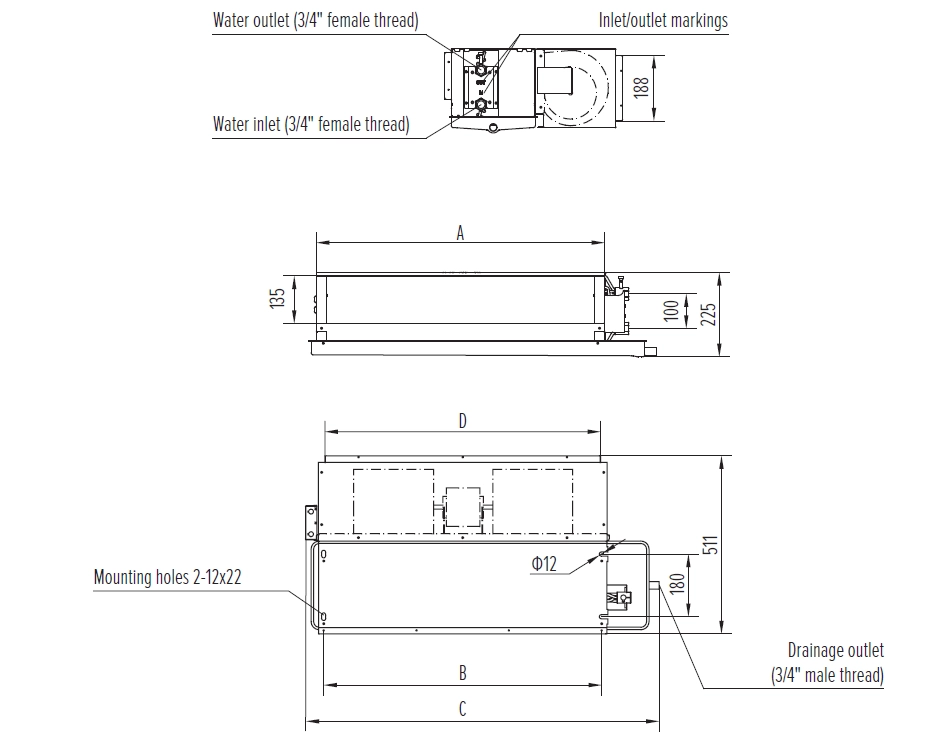

Диаграма, показваща размерите на вентилаторни конвектори със среден ESP от серията MyCond MCFC.

Модел	Единици	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
А	мм	510	640	745	830	960	1260	1410	1630 г.	1830 г.
Б	мм	480	610	715	800	930	1230 г.	1380 г.	1600 г.	1800 г.
C	мм	693	823	928	1013	1143	1443 г.	1593 г.	1813 г.	2013 г.
Д	мм	420	540	680	740	860	1060	1320	1520 г.	1660 г.
