Универсални вентилаторни конвектори серия SEC/F

Продуктовата гама, представена в серията, е предназначена за помещения с малка площ. Необходим е само един уред, за да охладите или отоплявате помещението. Вентилаторният конвектор е оборудван с центробежен вентилатор, който позволява постигане на значителен капацитет с ниски шумови характеристики.

Капацитет на охлаждане: 0,57 ... 8,52 kW

Отоплителен капацитет: 0,64 ... 10,53 kW

Искате да купите или имате въпроси?

Универсални вентилаторни конвектори серия SEC/F

Mycond

Подови вентилаторни конвектори

Серията позволява монтаж в различни позиции. С гамата от допълнителни аксесоари, вентилаторният конвектор може да бъде перфектно адаптиран към специфичните работни условия.

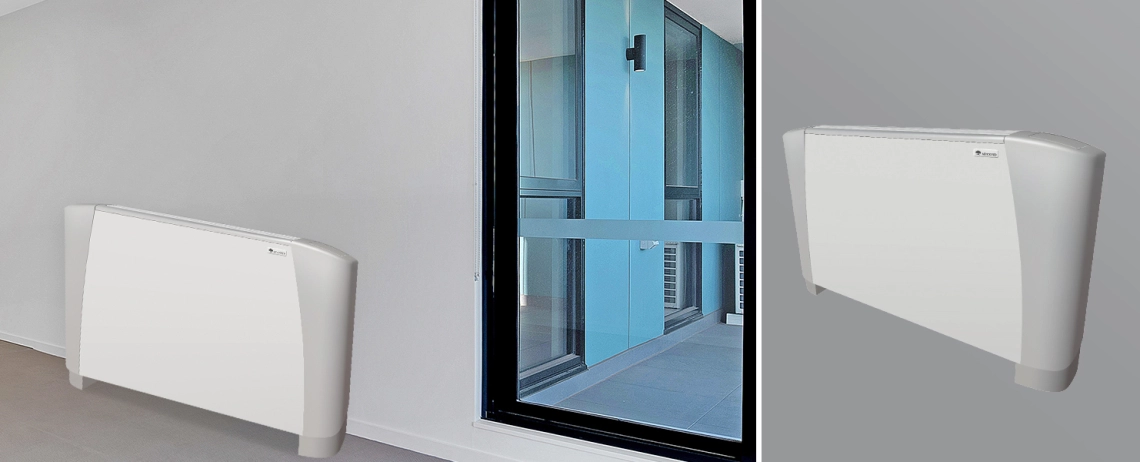

Вентилаторни конвектори серия SEC/F, монтирани в модерен интериор.

Основни характеристики:

Може да се оборудва с EC вентилатори като опция
Статично налягане до 50 Pa
Вертикален или хоризонтален дизайн
2- или 4-тръбна конструкция
Дистанционно или вградено управление

Универсален вентилаторен конвектор от серията SEC/F, изложен на закрито.

Външен вид на MyCond SEC/F

Характеристики на дизайна:

Вътрешната рамка е изработена от високоякостна поцинкована стомана. Външният корпус се състои от метални предни панели и пластмасови странични панели.
Решетката за разпределение на въздуха е изработена от пластмаса.
Сменяем филтър с полипропиленови сърцевини и рамка от поцинкована стомана. Лесен за смяна благодарение на специални пластмасови водачи.
Центробежен вентилатор с алуминиево или пластмасово работно колело, статично и динамично балансиран за възможно най-тиха работа.

Шестскоростен еднофазен двигател (с три фабрично зададени скорости), монтиран на антивибрационни опори и оборудван с автоматично рестартиращ се термичен превключвател, със степен на защита IP20, клас на изолация B.
Топлообменниците са изработени от медни тръби с алуминиеви ребра. Стандартно топлообменникът се свързва от лявата страна. При поискване се предлагат устройства с дясно свързване.
Дренажната вана е изработена от пластмаса и изолирана с полиолефинова пяна (клас M1); тръбата е с диаметър 15 мм.

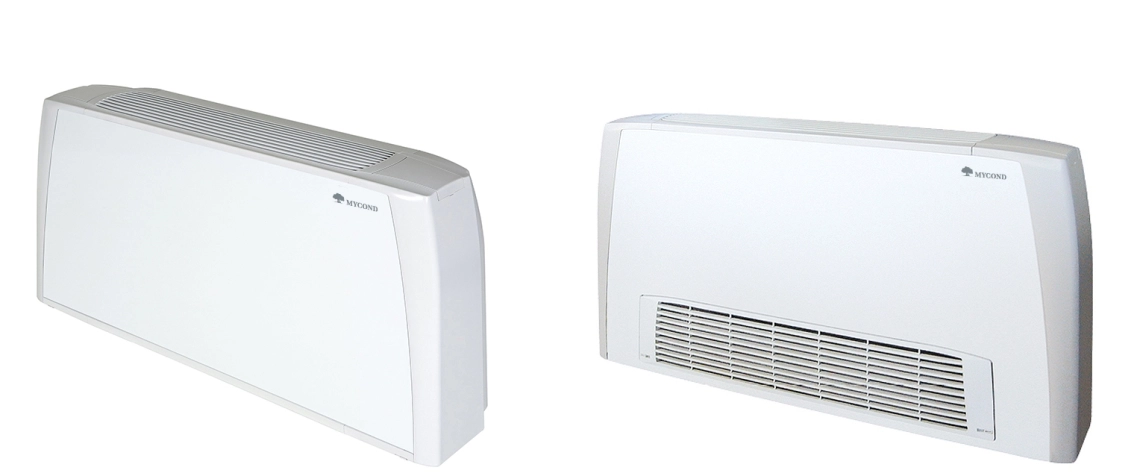

Вентилаторен конвектор MyCond SEC/F, осигуряващ ефективно разпределение на въздуха.

Оптимален набор от автоматизация за достъпно и лесно управление чрез смартфон

MyCond SEC/F Момиче и кучето ѝ до вентилаторен конвектор.

2-тръбни 3-редови вентилаторни конвектори. Спецификации

Спецификации	Единици	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Общ охладителен капацитет	кВт	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Разумна охлаждаща мощност	кВт	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Отоплителен капацитет	кВт	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Пад на налягането на водата (охлаждане)	кПа	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Пад на налягането на водата (отопление)	кПа	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Консумирана мощност	З	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Ниво на звукова мощност	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Ниво на звуково налягане (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Спецификации	Единици	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Общ охладителен капацитет	кВт	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Разумна охлаждаща мощност	кВт	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Отоплителен капацитет	кВт	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Пад на налягането на водата (охлаждане)	кПа	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Пад на налягането на водата (отопление)	кПа	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Консумирана мощност	З	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Ниво на звукова мощност	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Ниво на звуково налягане (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Спецификации	Единици	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210 г.	1365	1500
Общ охладителен капацитет	кВт	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Разумна охлаждаща мощност	кВт	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Отоплителен капацитет	кВт	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Пад на налягането на водата (охлаждане)	кПа	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Пад на налягането на водата (отопление)	кПа	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Консумирана мощност	З	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Ниво на звукова мощност	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Ниво на звуково налягане (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-тръбни 4-редови вентилаторни конвектори. Спецификации

Спецификации	Единици	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Общ охладителен капацитет	кВт	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Разумна охлаждаща мощност	кВт	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Отоплителен капацитет	кВт	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Пад на налягането на водата (охлаждане)	кПа	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Пад на налягането на водата (отопление)	кПа	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Консумирана мощност	З	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Ниво на звукова мощност	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Ниво на звуково налягане*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Спецификации	Единици	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Общ охладителен капацитет	кВт	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Разумна охлаждаща мощност	кВт	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Отоплителен капацитет	кВт	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Пад на налягането на водата (охлаждане)	кПа	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Пад на налягането на водата (отопление)	кПа	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Консумирана мощност	З	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Ниво на звукова мощност Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Ниво на звуково налягане (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Спецификации	Единици	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Брой скорости		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Дебит на въздуха	^м³ /ч	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210 г.	1365	1500
Общ охладителен капацитет	кВт	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Разумна охлаждаща мощност	кВт	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Отоплителен капацитет	кВт	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Пад на налягането на водата (охлаждане)	кПа	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Пад на налягането на водата (отопление)	кПа	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Консумирана мощност	З	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Ниво на звукова мощност Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Ниво на звуково налягане (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Спецификациите се отнасят до следните работни параметри:
ОХЛАЖДАНЕ: Температура на входящия въздух 27 °C (сух термометър), +19 °C (мокр термометър). Температура на входящата/изходящата вода +7/12 °C.
ОТОПЛЕНИЕ: Температура на входящия въздух +20 °C. Температура на входящата/изходящата вода +50/45 °C. Ниска – Средна – Висока = Стандартно наличните скорости.
*Нивото на звуково налягане е с 9 dB(A) по-ниско от нивото на звукова мощност и се отнася за помещение с обем 100 m3 и време на отражение на звука 0,5 s.

Тегло на устройствата SEC/F CV, CH-CVB

Модел	Тегло с опаковката (кг)									Тегло без опаковка (кг)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Тегло на SEC/F NC устройствата

Модел	Тегло с опаковката (кг)									Тегло без опаковка (кг)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

Налични дизайни:

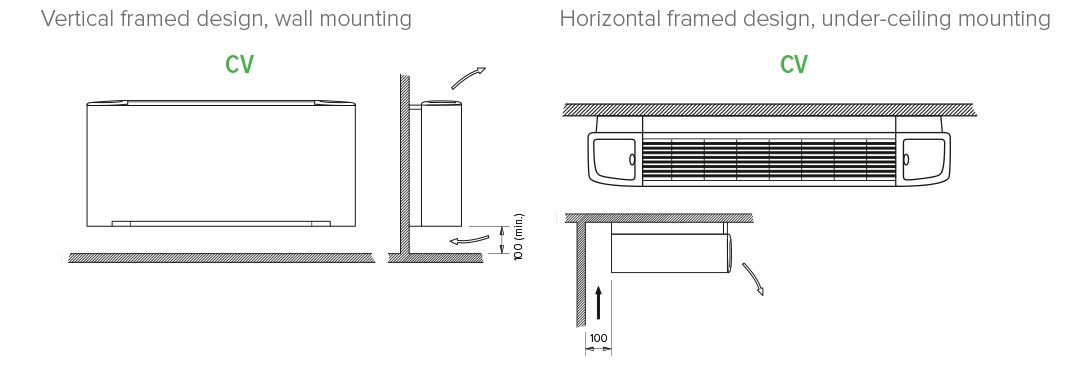

Монтаж на универсален вентилаторен конвектор MyCond серия SEC/F.

Налични дизайни:

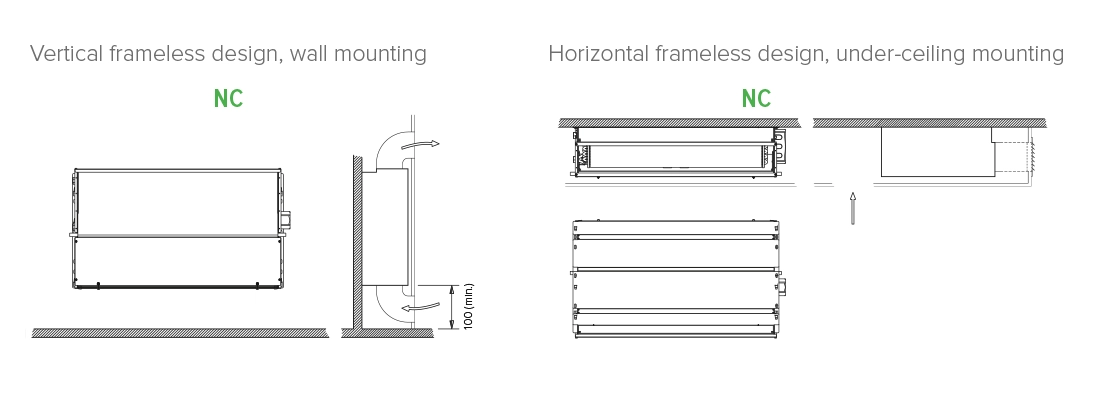

MyCond SEC/F Преглед на универсални вентилаторни конвектори, предлагащи адаптивност.

Размери

Размери на SEC/F CV устройствата

Диаграма на MyCond SEC/F с размери на вентилаторни конвектори за управление на отопление и охлаждане.

Размери

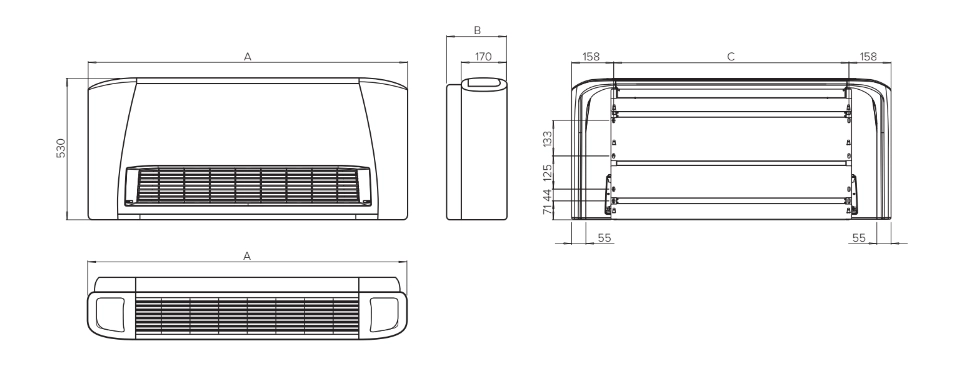

Размери на SEC/F CH-CVB устройства

Диаграма, показваща размерите на вентилаторните конвектори MyCond серия SEC/F.

Модел	Единици	1	2	3	4	5	6	7	8	9
А	мм	670	770	985	985	1200	1200	1415 г.	1415 г.	1415 г.
Б	мм	225	225	225	225	225	225	225	225	225
C	мм	354	454	669	669	884	884	1099	1099	1099

Размери

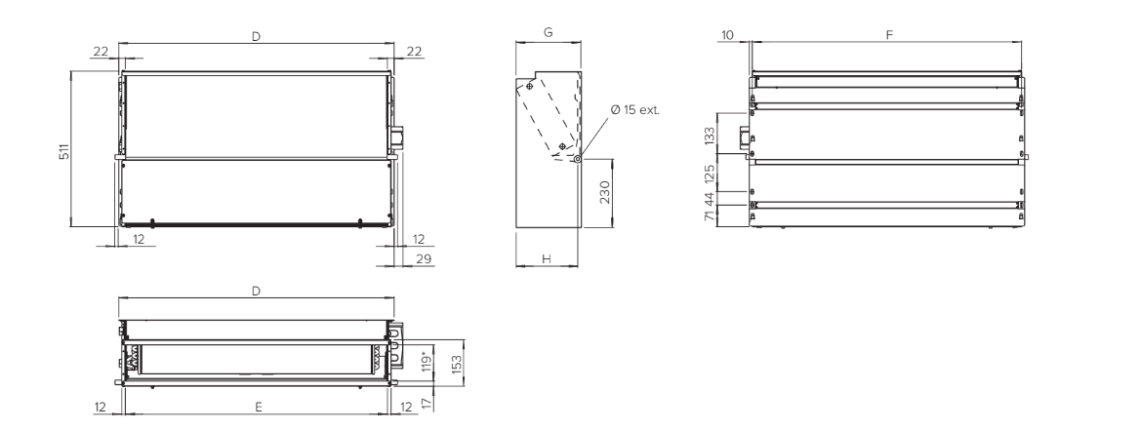

Размери на SEC/F NC устройствата

Диаграма, показваща размерите на вентилаторен конвектор MyCond серия SEC/F.

Модел	Единици	1	2	3	4	5	6	7	8	9
Д	мм	374	474	689	689	904	904	1119	1119	1119
Е	мм	330	430	645	645	860	860	1075	1075	1075
Ф	мм	354	454	669	669	884	884	1099	1099	1099
Г	мм	218	218	218	218	218	218	218	248	248
Н	мм	205	205	205	205	205	205	205	235	235
