Вентилационни агрегати за рекуперация на енергия серия MV***IW

Вентилационните агрегати с рекуперация на енергия от MYCOND са проектирани да осигурят максимален комфорт в помещението, като кондиционират входящия въздух с топлина и влажност, рекуперирани от отработения въздух, като по този начин значително намаляват разходите за охлаждане или отопление на помещенията.

Дебит на въздушния поток: 200 ... 3000 м3/ч

Искате да купите или имате въпроси?

Mycond

Серия MVI

Подаване на свеж въздух през рекуператора за режим на рекуперация на топлина или директно за байпасен режим.

Обща производителност:

Подаване на свеж въздух (200 до 3000 ^м³ /ч)
Рекуперация на топлина: до 75%
Възстановяване на влага: до 65%
Филтриране и пречистване на въздуха
Тиха и надеждна работа

Устройствата имат стандартен набор от функции:

Контрол на скоростта на вентилатора
Четири интегрирани температурни сензора
Защита от замръзване на топлообменника
Система за свободно охлаждане
Интелигентна система за размразяване на топлообменника
Управление на външния електрически нагревател на въздуха
Седмичен таймер
Интегрируемост със система за управление на сгради

* Предлага се като опция

През лятото системата за рекуперация на топлина спестява електроенергия за климатизация, като връща част от външната топлина обратно навън.

Схема за лятна вентилация MyCond MV***I-W с рекуперация на топлина

През зимата част от вътрешната топлина се връща обратно в помещението, което осигурява значителни икономии на отопление на пространството и въздуха.

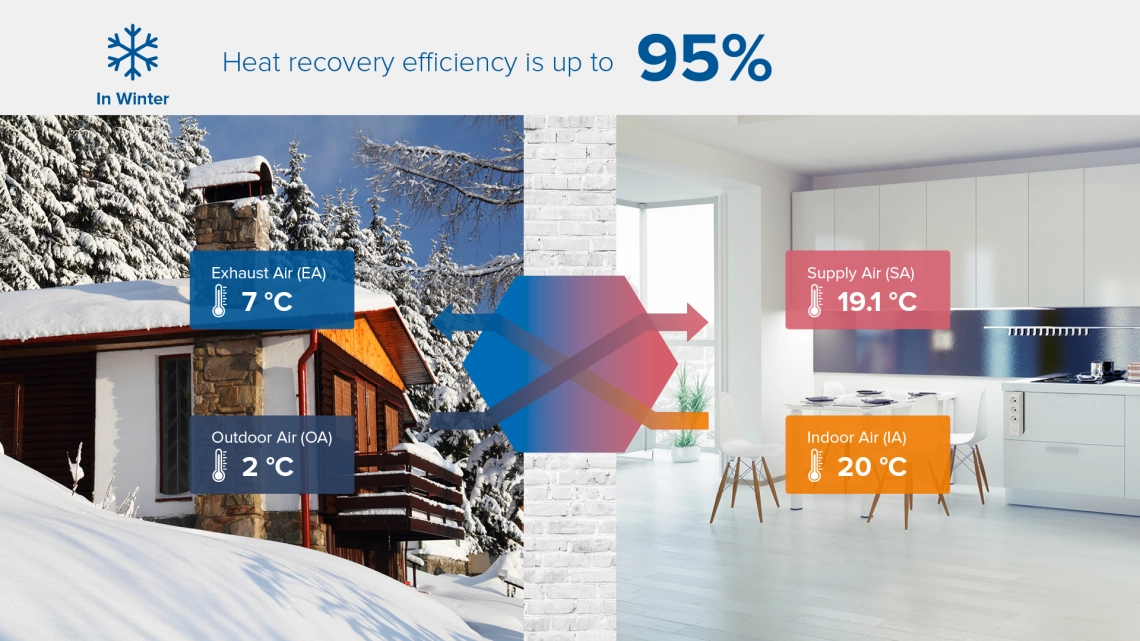

Схема за зимна вентилация MyCond MV***I-W с рекуперация на топлина

Данните са дадени за справка. Много зависи от влажността на въздуха в помещенията, влажността на външния въздух, топлоизолацията на помещението, топлоизолацията и дължината на въздуховодите и др.

Спецификации		Единици	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Дебит на въздуха	високо	^м³ /ч	1500	2000 г.	2500	3000
	среден	^м³ /ч	1500	2000 г.	2500	3000
	ниско	^м³ /ч	1000	1200	2000 г.	2500
Външен натиск	високо среден	Па Па	163 135	176 132	200 170	210 180
	ниско	Па	84	1110	140	150
Енталпийна ефективност, охлаждане	високо среден	% %	66 66	62 62	61 61	60 60
	ниско	%	69	65	64	63
Енталпийна ефективност, отопление	високо среден	% %	70 70	71 71	70 70	69 69
	ниско	%	74	73	72	71
Топлопренос ефективност	високо среден	% %	71 71	71 71	70 70	70 70
	ниско	%	74	74	73	73
Ниво на шум	високо среден	dB(A) dB(A)	51 49	53 51	55 52	57 54
	ниско	dB(A)	46	49	50	51
Напрежение		В	220-240 V / 1 фаза / 50 Hz
Консумирана мощност		З	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Работен ток		А	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Входна мощност		З	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Захранващ кабел		мм ²	3х1,5			3х2,5
Контролен кабел		мм ²	2×0,5
Стандартно управление			Да (7-дневен часовник)
Управление (BMS), Modbus			Да
Тип вентилатор			Вентилатор на климатика
Скорост на вентилатора (подаван въздух)			3-степенно управление на вентилатора
Скорост на вентилатора (отработен въздух)			3-степенно управление на вентилатора
Байпас			Да (автоматично в рамките на регулируем диапазон)
Размразяване			Да (автоматично в рамките на регулируем диапазон)
Контрол на CO2			Допълнителен сензор (включване/изключване в регулируем диапазон)
Изходни контакти за аларма за повреда			Да
Изключване на пожара			Да
Тегло		кг	110	112	130	142
Размери	високо	мм	1250	1250	1524 г.	1624 г.
	среден	мм	1200	1200	1400	1500
	закон	мм	520	520	580	650
Диаметър на свързващия канал		мм	380х230-400х320		350х273-500х350	398х285-500х350

Размери

Вентилационни агрегати MV200I-W – MV600I-W

Модел	А	Б	C	Е	Ф	Г	Аз	К	М	Н	ЕА	РА	Контрол на качеството	Южна Африка
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Всички измервания са в милиметри.

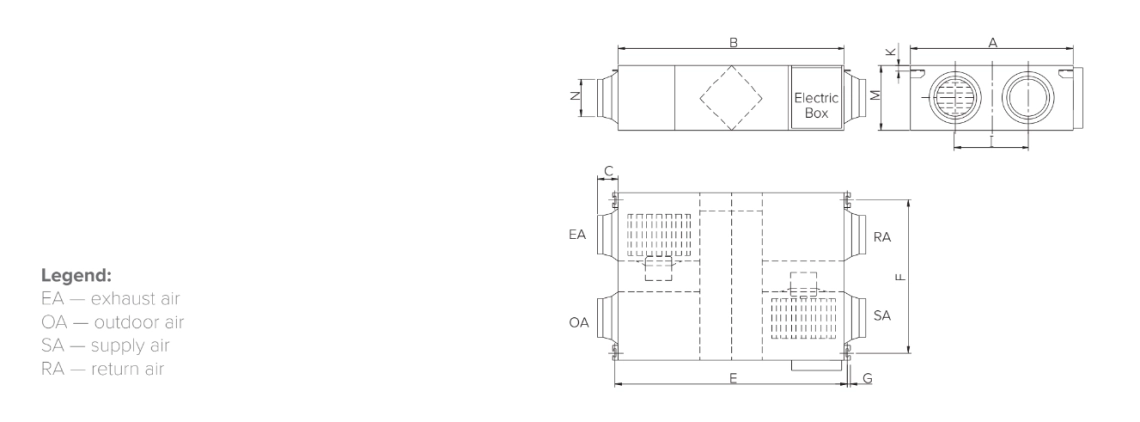

MyCond MV***I-W Габаритни размери - 1

Размери

Вентилационни агрегати MV900I-W – MV1100I-W

Модел	Л	Л1	З	П1	Н	H1	Н	C	Д	Е	Ф	Г	ЕА	РА	Контрол на качеството	Южна Африка
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Всички измервания са в милиметри.

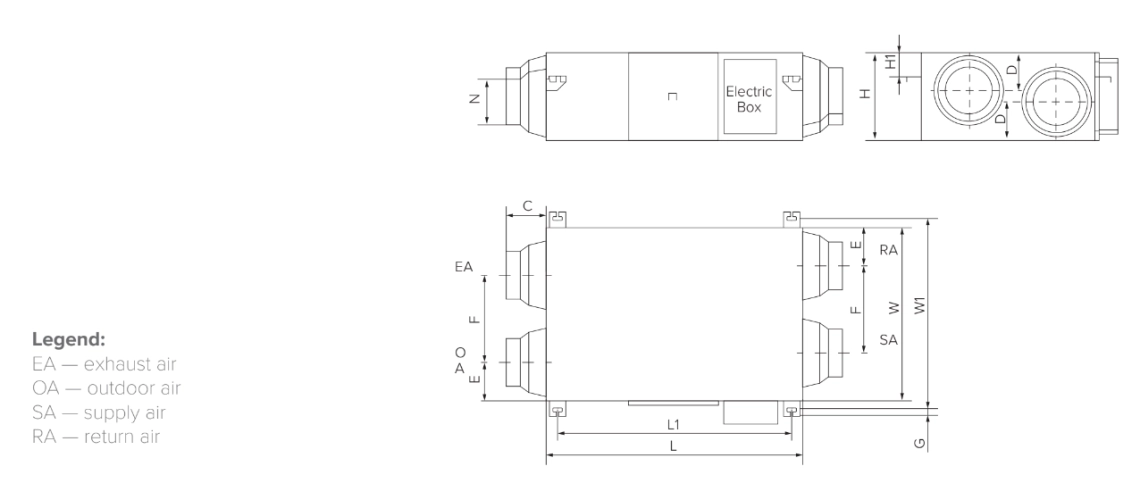

MyCond MV***I-W Габаритни размери - 2

Размери

Вентилационни агрегати MV1500I-W – MV3000I-W

Модел	А	Б	Е	Ф	Г	Аз	Дж.	К	В	V1	V2	З	П1	W2	С	С1	С2	U	U1	U2	М	Н
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524 г.	1400	1574 г.	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624 г.	1500	1674 г.	1470 г.	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
