Схеми на свързване за вентилаторни конвектори (~220 V)

По-долу можете да намерите 2 схеми за свързване на вентилаторни конвектори, оборудвани с 3-скоростен променливотоков двигател (~220V) и нормално затворен(и) вентил(и) с термоелектрически задвижки.

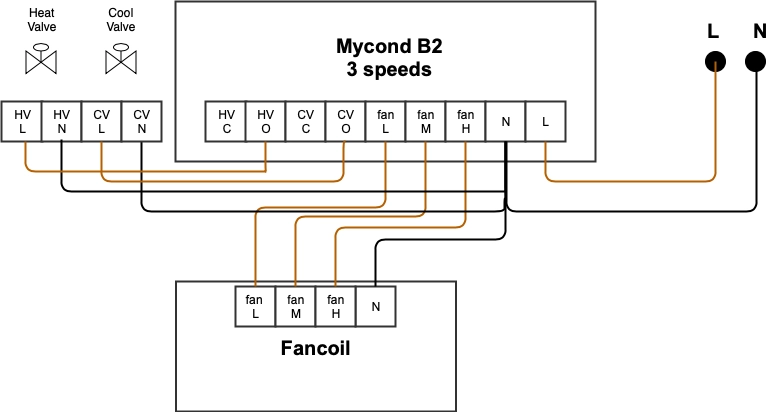

4-тръбна система


Диаграма, показваща свързването на кабелите за вентилаторен конвейер 220V.

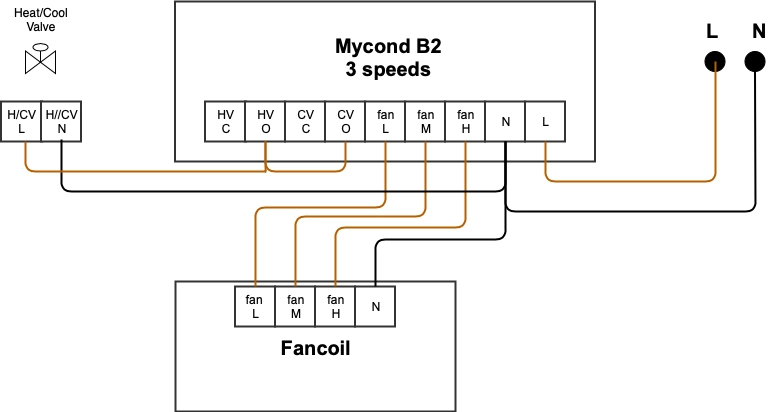

2-тръбна система

Диаграма, илюстрираща окабването на вентилаторни конвектори с 220 V връзка.

Инсталирайте джъмпер между клемите HV-O и CV-O.
